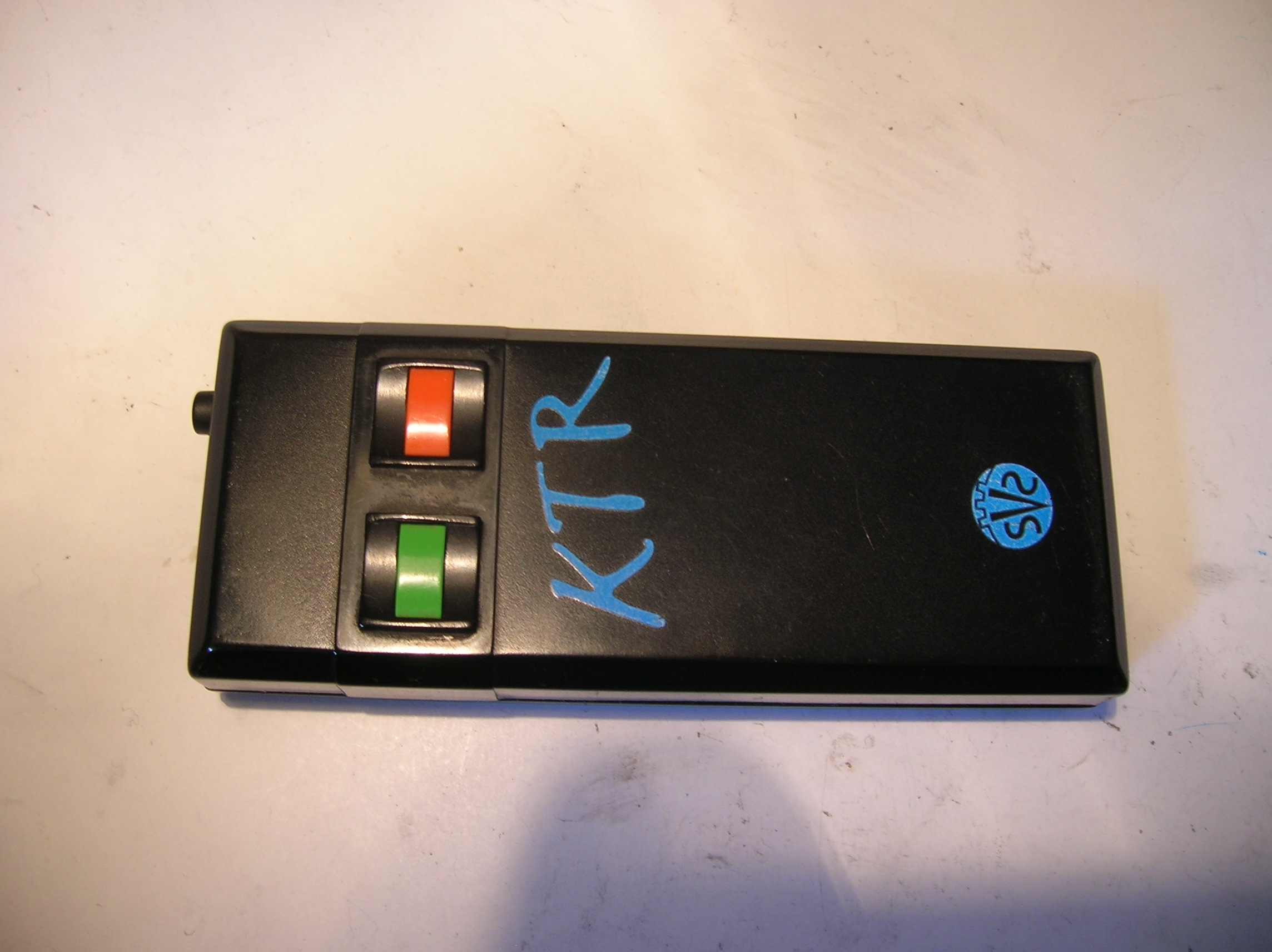

Le KTR du Dr BERGER

Cet appareil visait le traitement des cancers, c'est pourquoi le Dr Berger a eu beaucoup d'ennuis judiciaires...
Deux demandes de brevet ont été déposées:
brevet1(une demande n'est pas un brevet accordé)
brevet2(une demande n'est pas un brevet accordé)


Il n'est plus fabriqué ni disponible (à l'origine c'était fabriqué en Angleterre) mais j'ai eu l'occasion d'en avoir un entre les mains il y a qqs années pour voir comment il était fait.

Son principe repose sur une électrode pulsée avec des impulsions négatives ( une forme de négativeur) et une bobine ferrite qui génère un champ magnétique de faible puissance.
Il a deux modes de fonctionnement et est alimenté par une pile 9V.

Son manuel d'utilisation: PDF

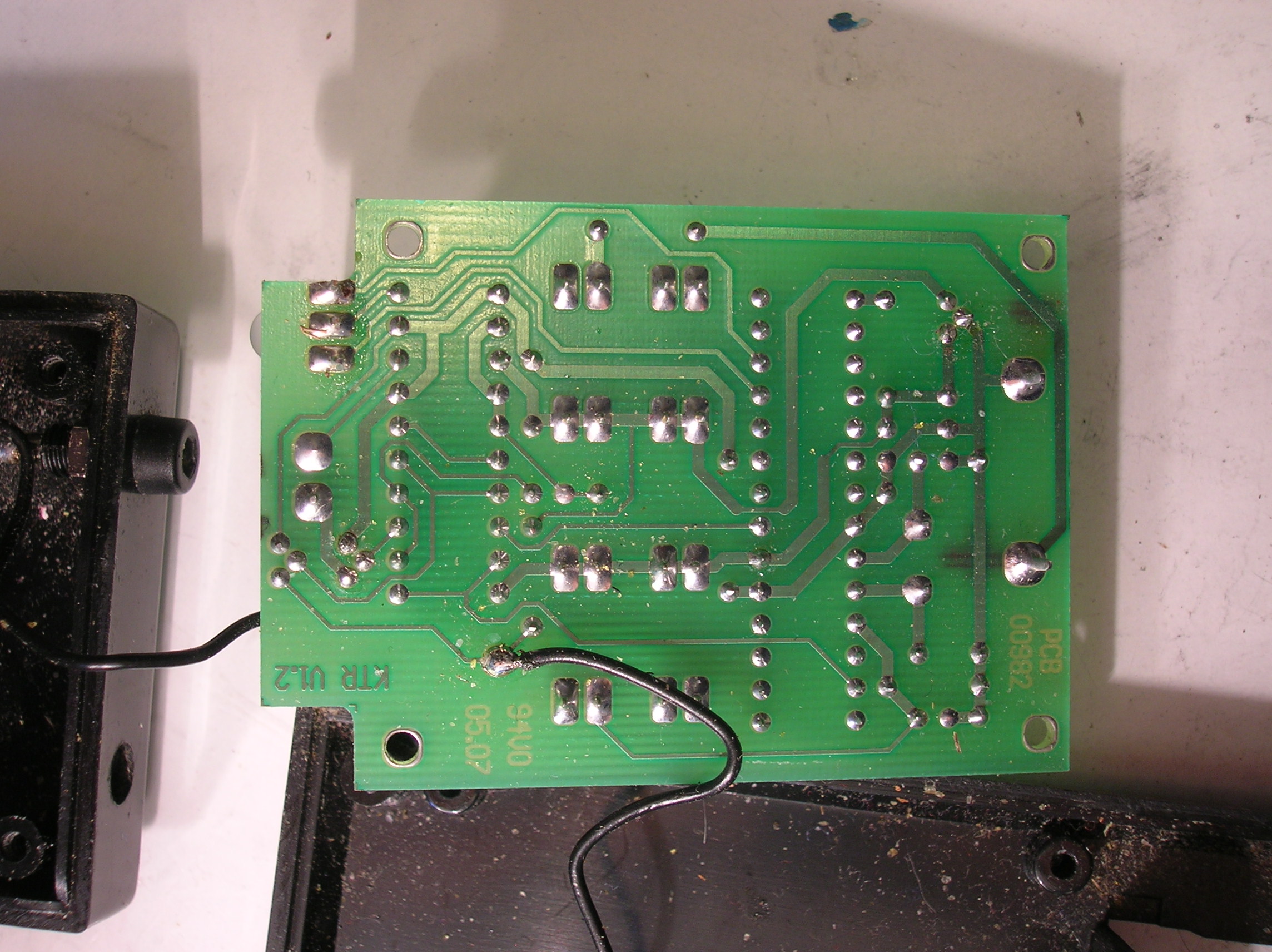

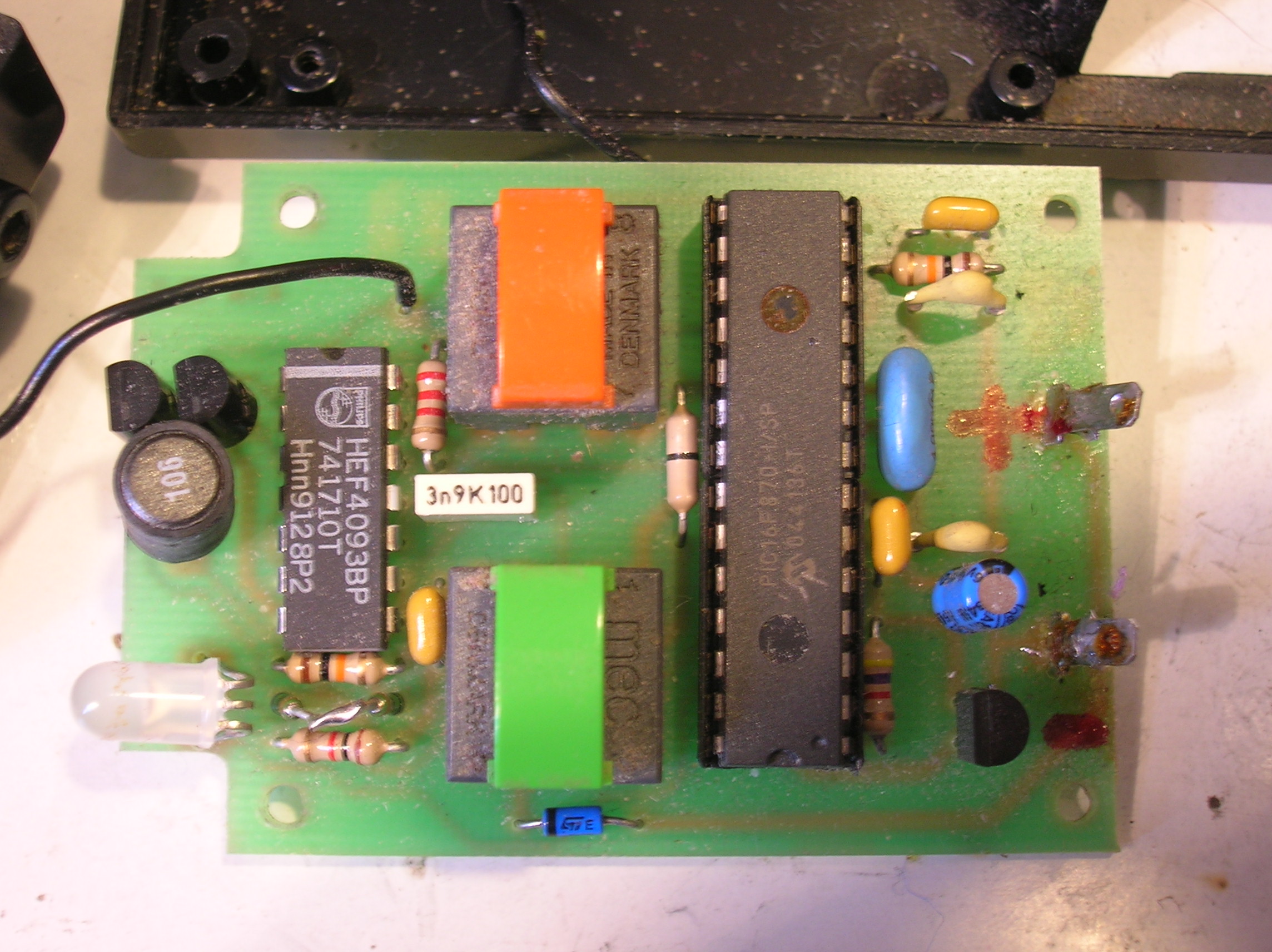

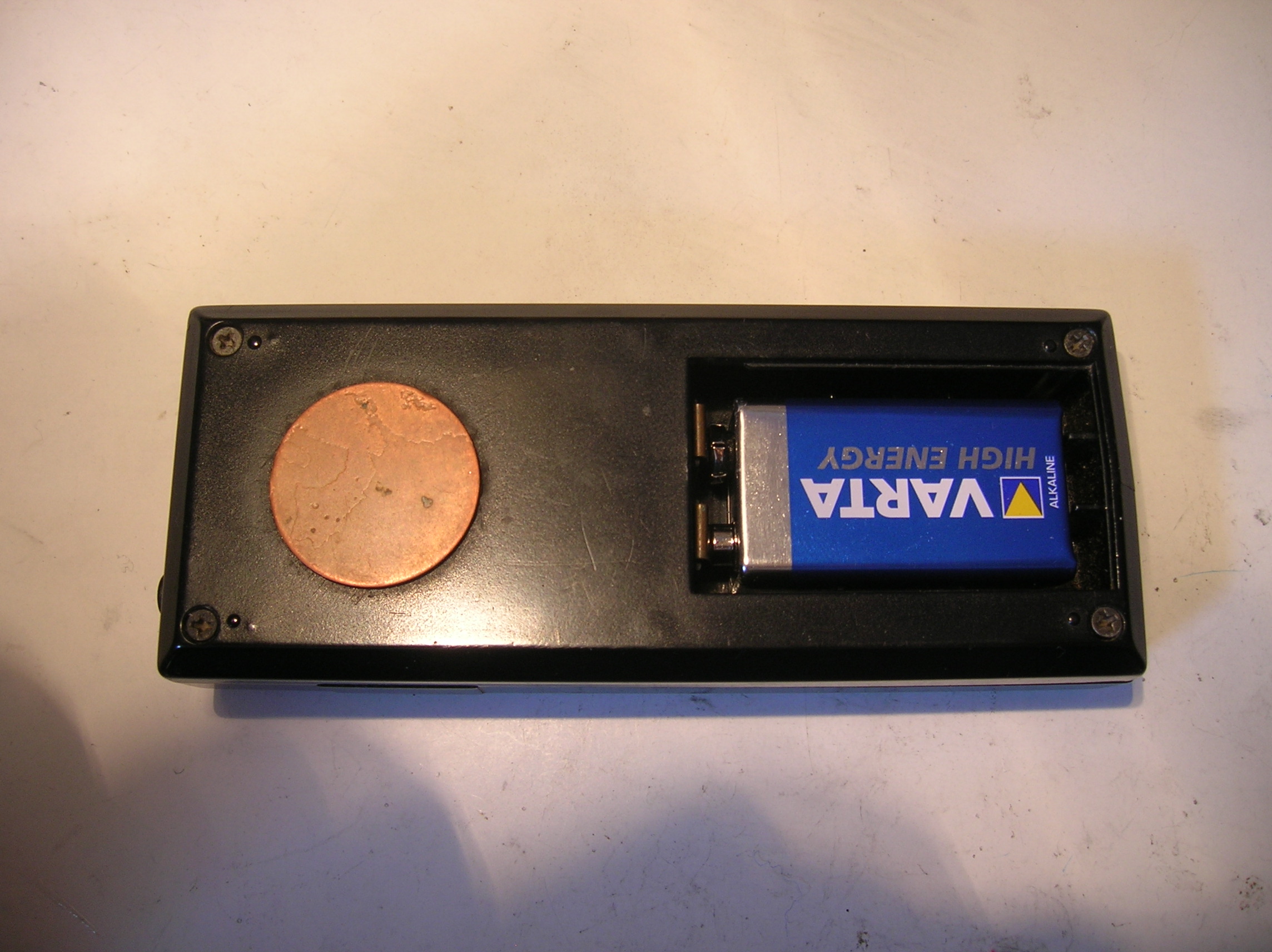

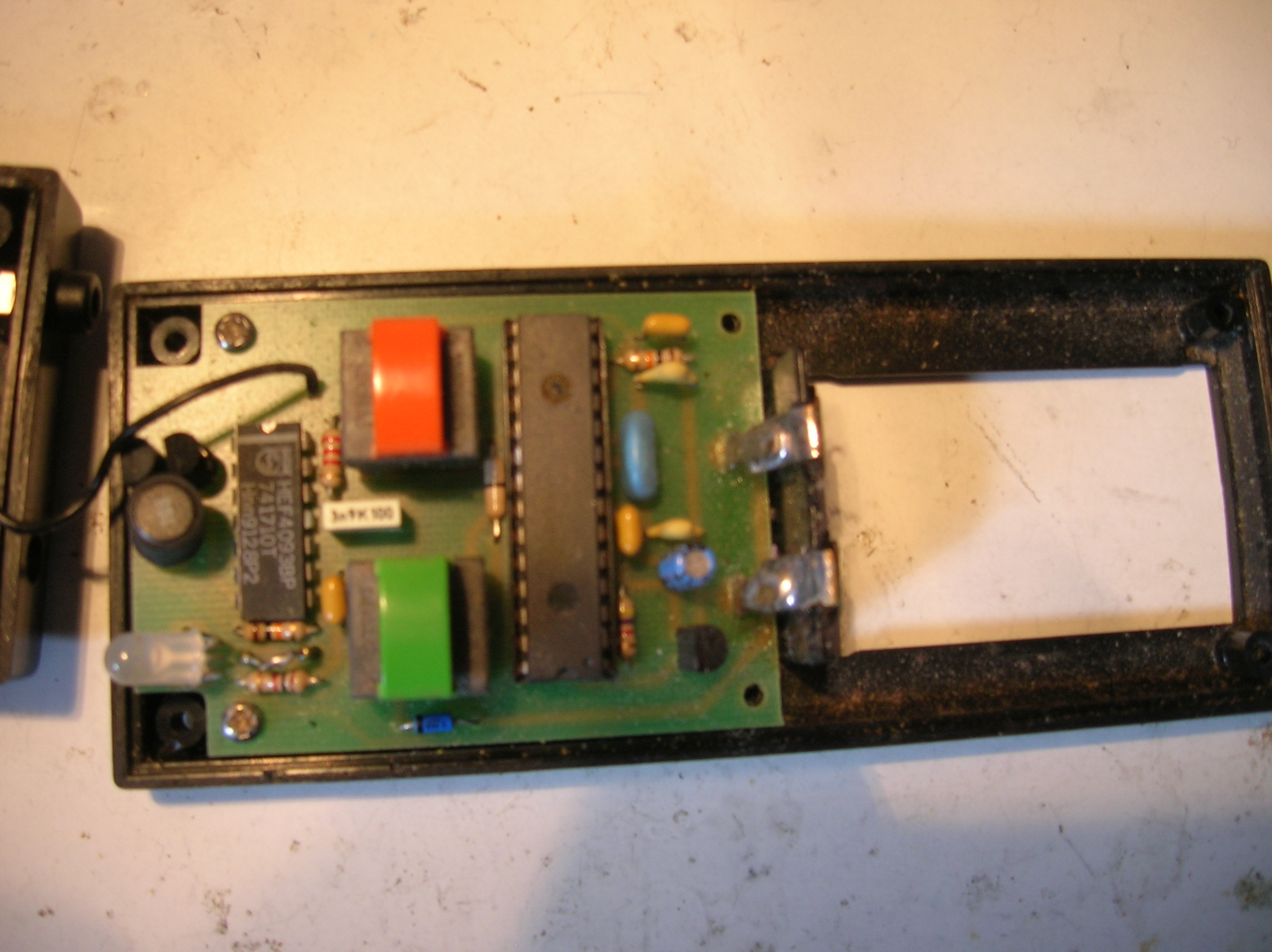

Vue intérieure:




Son schéma:


Tout son fonctionnement est basé sur un µP PIC16F870.
Comme je ne pouvais pas voir son code, j'ai enregistré les signaux produits par le PIC dans un fichier Excel  avec un montage adéquat sur PC, et j'ai mis ces signaux dans une table du programme C, contenu dans  un PIC16F1709 plus moderne, qui gère les 2 modes de fonctionnement (led rouge ou led verte) identiques.

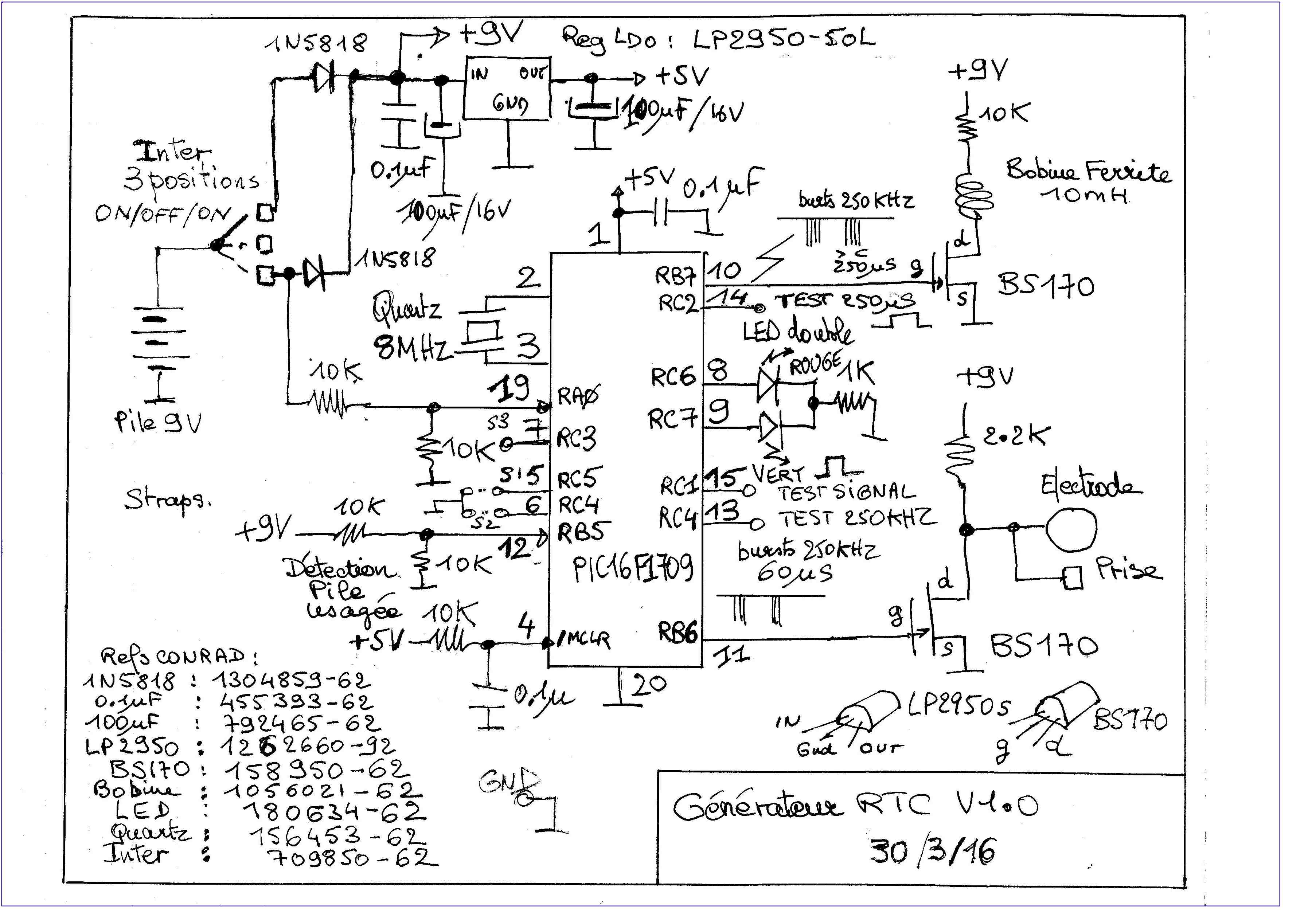

Le schéma du RTC (PDF) (clone du KTR) : je ne sais plus pourquoi je l'ai appelé RTC ???


Un simple interrupteur à glissière à 3 positions permet de mettre sous tension et de choisir le mode de fonctionnement rouge ou vert.
Des straps S1,S2,S3 prévus sur le schéma ne sont pas utilisés en pratique.

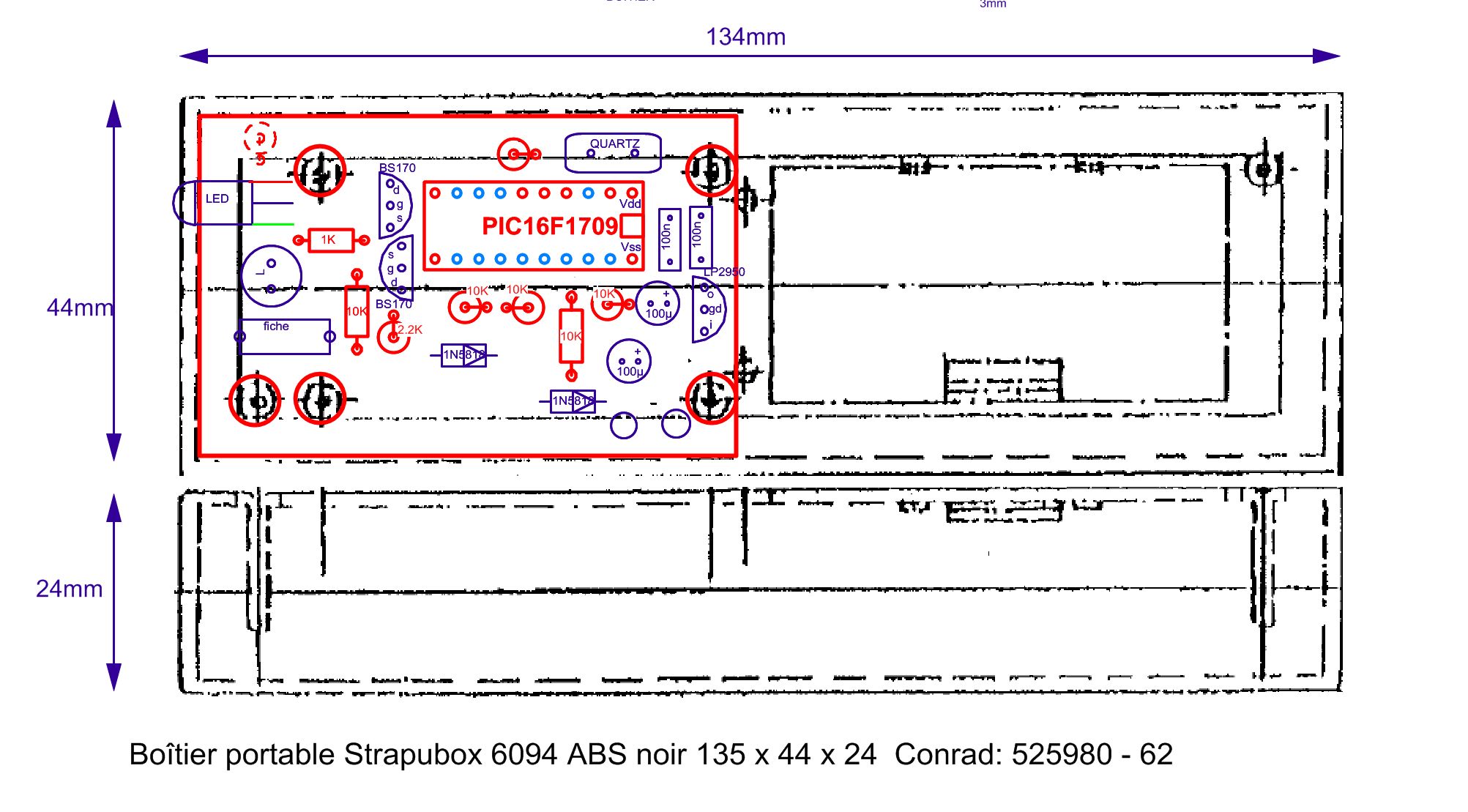

Les composants ont été pris chez Conrad, notamment le boitier très ressemblant: ref Conrad 525980 - 62

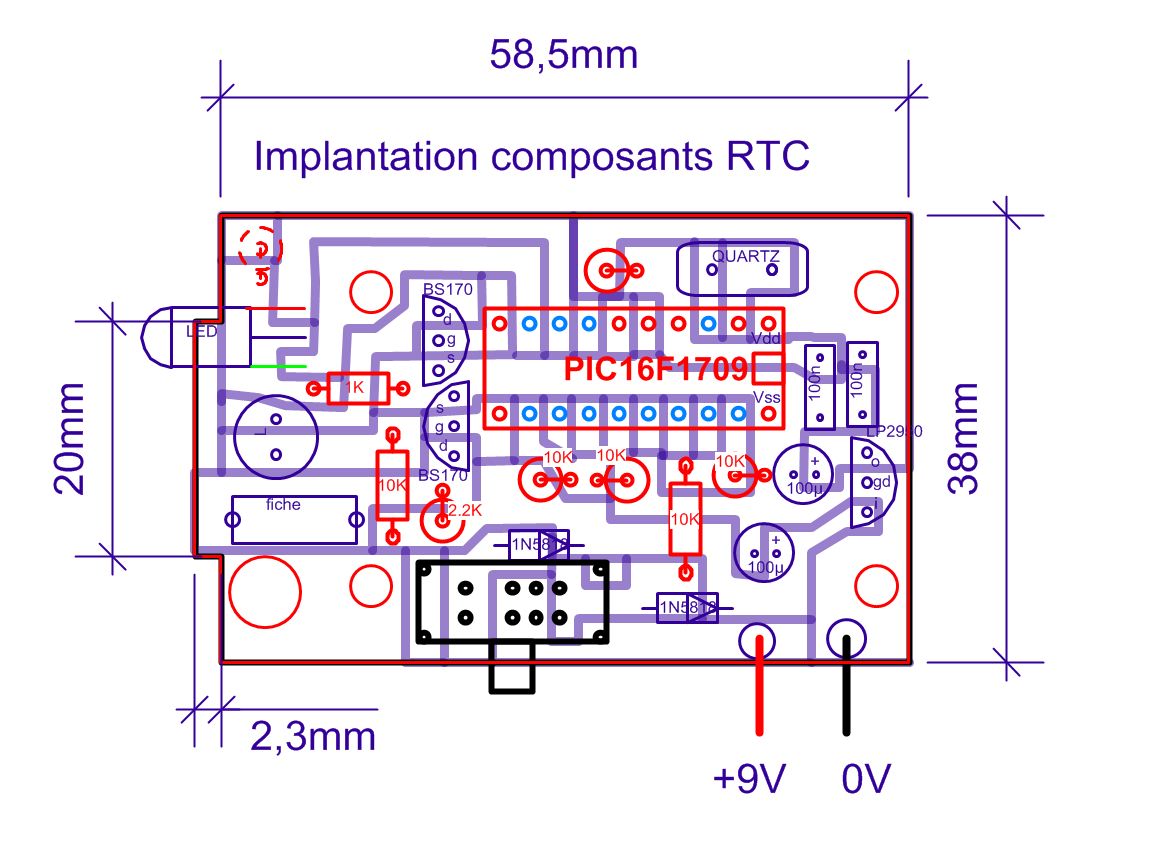

Un petit circuit a été  gravé à la CNC (DXF de gravage des pistes) (DXF gravage des trous)et s'insère directement dans les bossages du boitier (attention au sens de la LED rouge/verte):

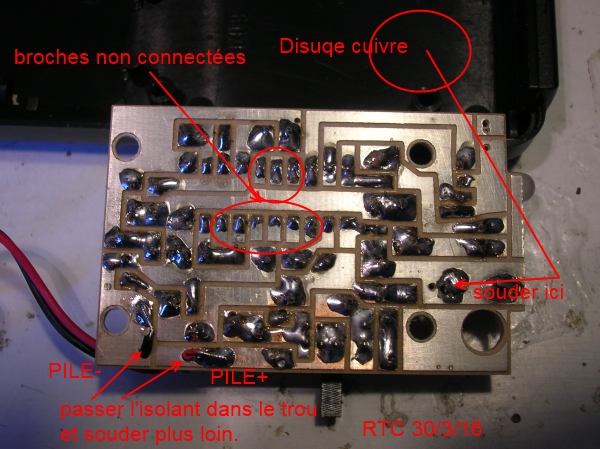

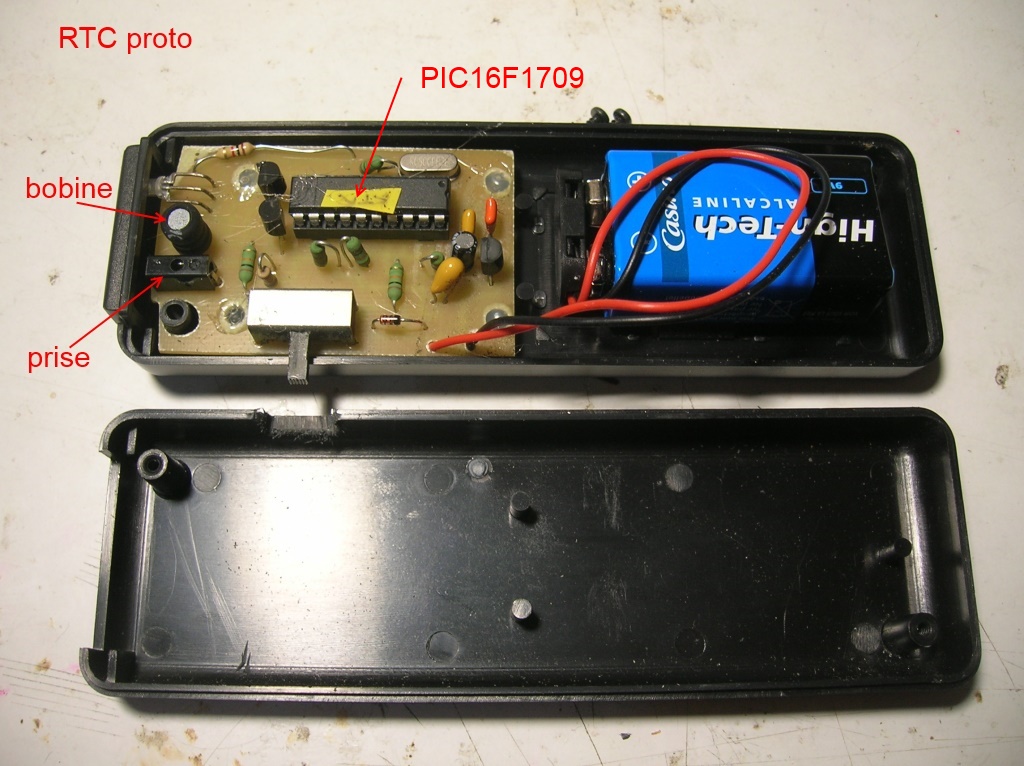

Le proto:





Le fichier .hex pour programmer le PIC: HEX
