Les maquettes en bois de divers dinosaures (maj 16/11/23):
Au détour de mes pérégrinations sur le net, je suis tombé sur un site d'un créateur japonais de modèles 3D imprimables.
https://3dprintingstag-b.com/en/
Il y a plein de choses, notamment des modèles de squelettes de dinosaures.
Ces modèles sont à imprimer en 3D, avec des épaisseurs de l'ordre de 1.5mm et une taille de 15cm environ.
La plupart sont gratuits sur Cult3D, sauf ceux Premium qui sont plus
détaillés mais cela se comprend car le travail effectué est important.
En repartant de l'image des pièces imprimées, j'ai transformé deux de
ces modèles stl, en les traduisant en DXF pour les découper à la
CNC ou au laser.
En utilisant du MDF3mm cela fait un rapport d'échelle x2, facile à
appliquer aux images car les fentes de montage sont prévues pour du
1.5mm, donc un simple x2 suffit pour passer à 3mm. On pourrait passer
aussi facilement (avec la CNC) à du MDF6mm (x4) voire MDF10mm , mais là
cela devient vite encombrant une fois monté...
Avec la CNC il faut prévoir l'écartement entre les pièces pour le
diamètre de la fraise utilisée et des points de fixation, mais cela
évite d'avoir une tranche noire là où le bois est brûlé dans le cas du
laser (et l'odeur résiduelle du bois brûlé aussi).
J'aime bien le Velociraptor et le Tyrannosaure.
Le vélociraptor:

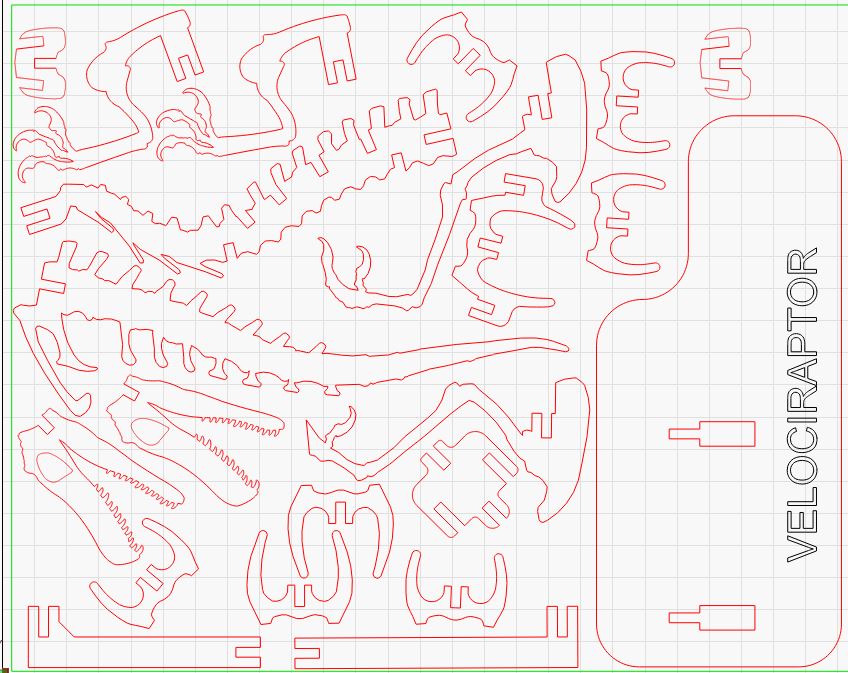

La fenêtre du modèle dans LightBurn.
Le fichier LightBurn: veloci.lbrn2
Des points d'attache sont prévus sur chaque pièce (dont certaines en double pour remplir la plaque format A4 environ).
Le fichier gcode (le MDF3mm se découpe en une passe à 100mm/s et 10W soit 100% sur ma laser): veloci_3mm.nc
Le fichier DXF exporté depuis LightBurn: veloci_3mm.dxf
cela permet la découpe CNC en écartant éventuellement les pièces suivant le diamètre de la fraise utilisée.

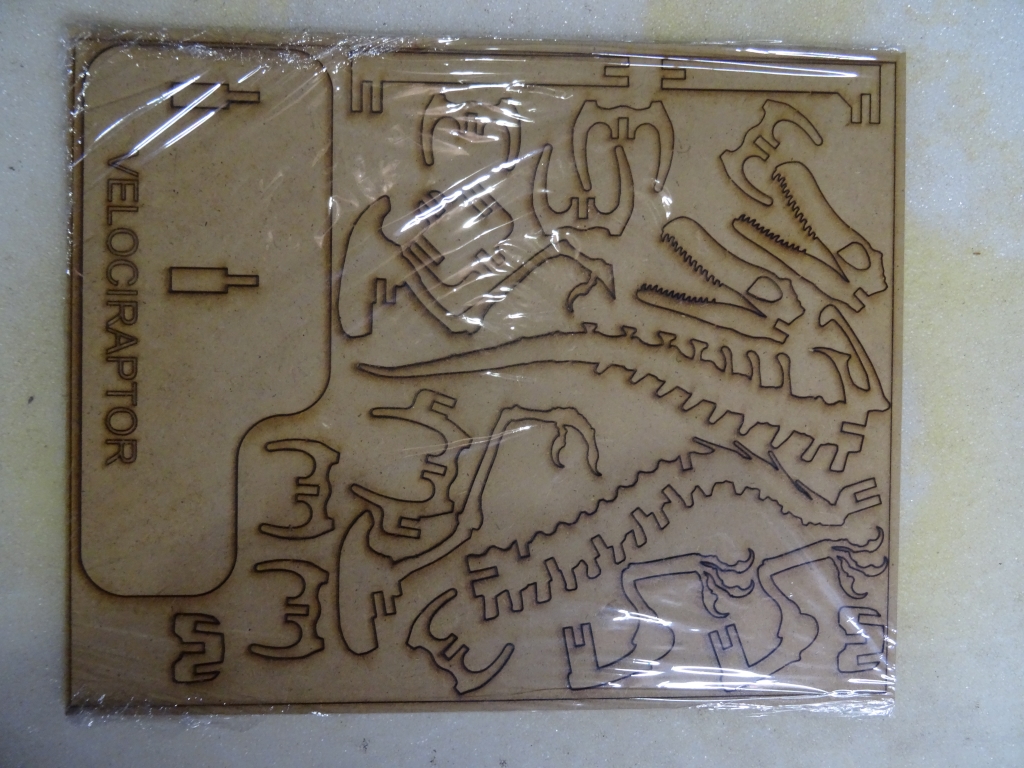

La plaque résultant du laser (elle est couverte de film étirable pour le stockage et tenir les pièces):

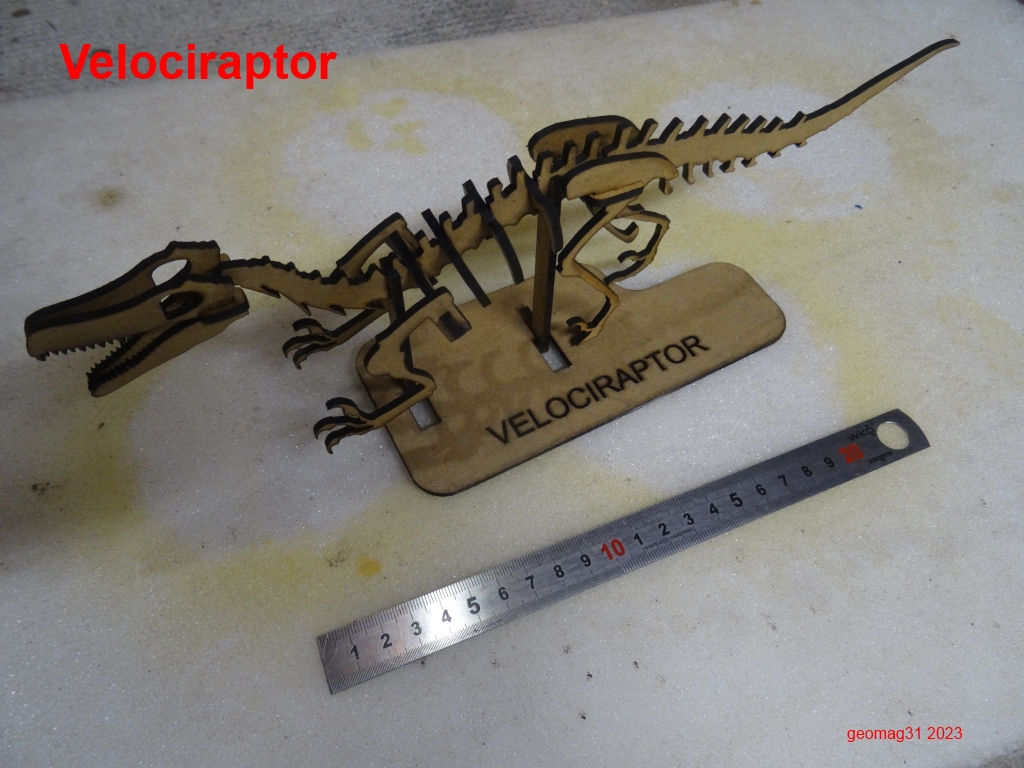

La bête une fois montée découpée au laser et vernie chêne clair:

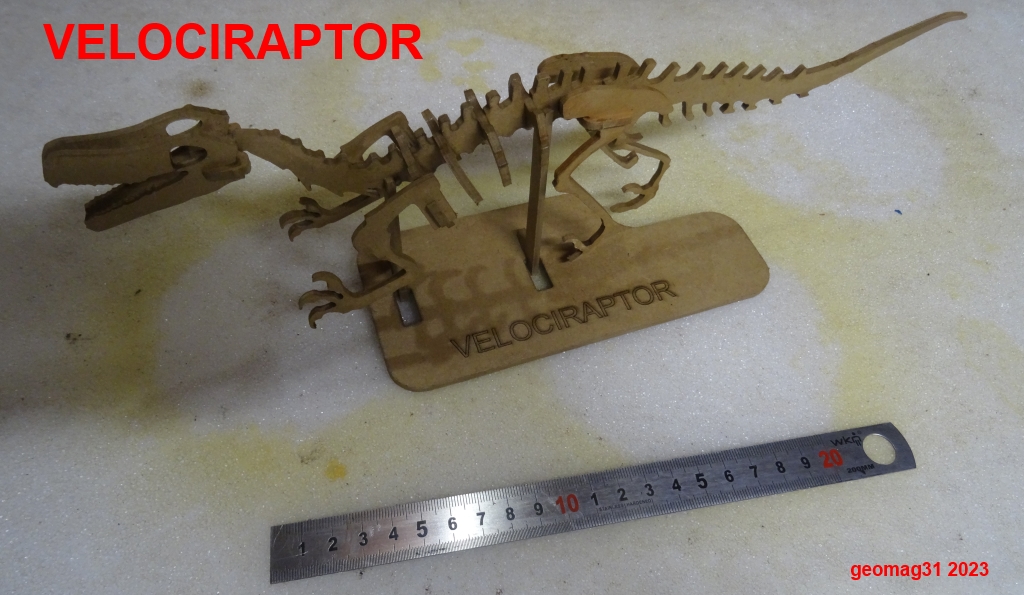

La même mais découpée cnc (les bords sont plus clairs mais les dents moins nettes car fraise de D2mm):
Le Tyrannosaure:

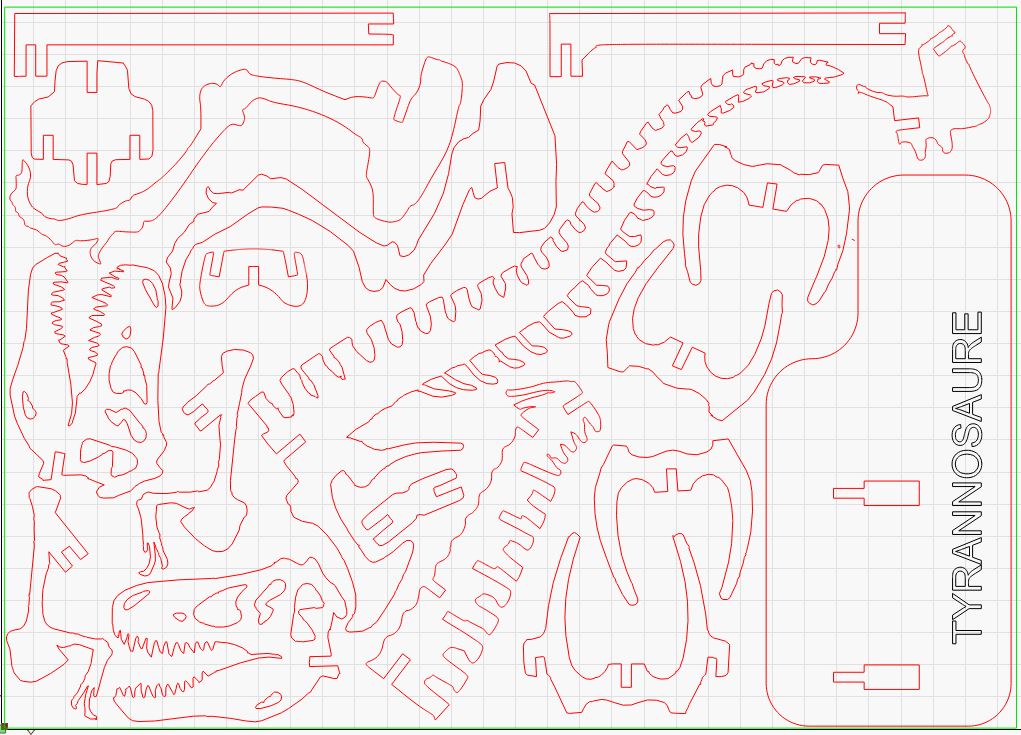

Le modèle dans LightBurn.
Le fichier LightBurn: tyrex.lbrn2
Le fichier gcode: tyrex3mm.nc
Le fichier DXF: Tyrex3mm.dxf

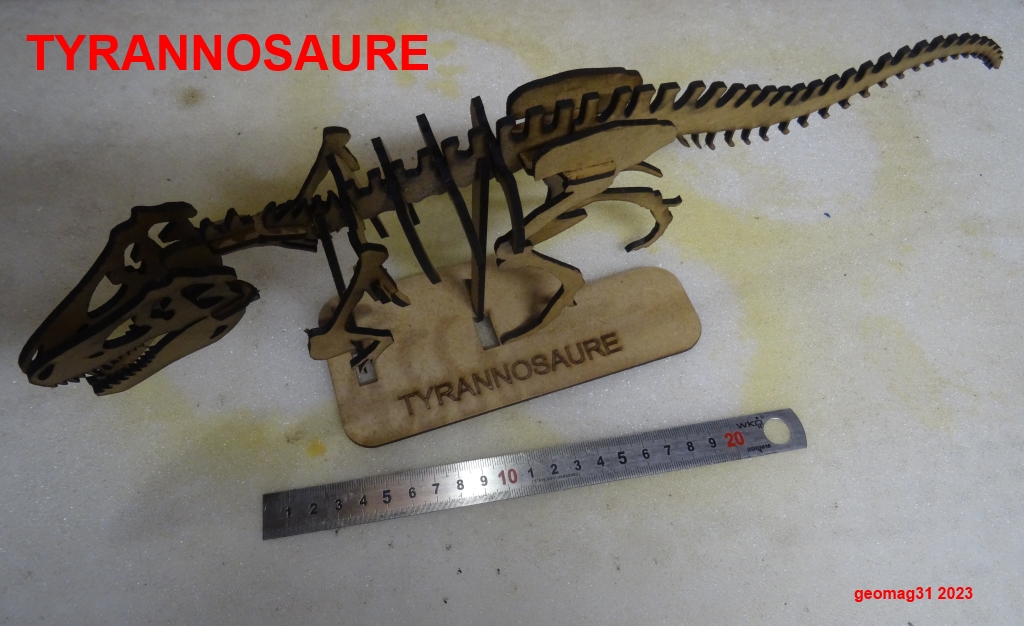

Une fois monté:

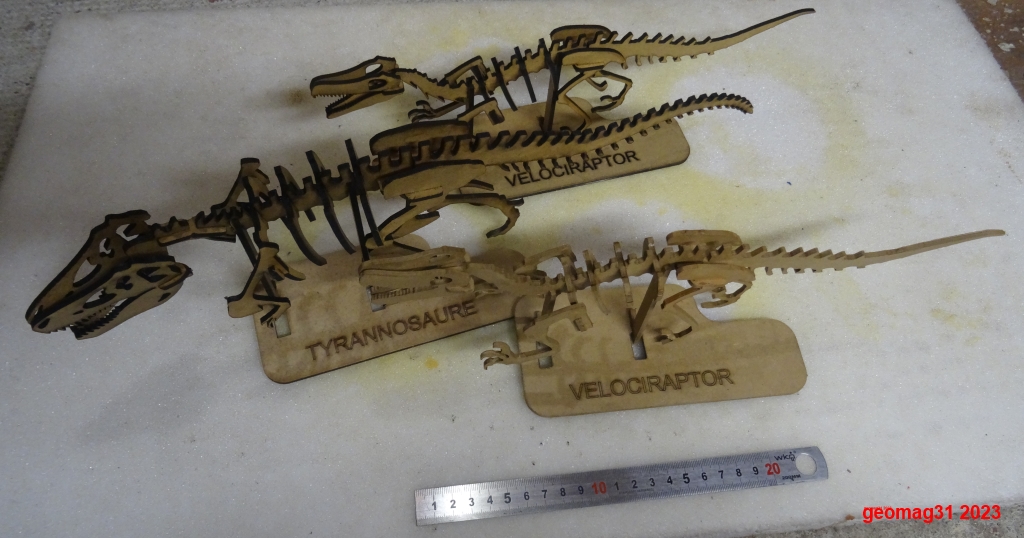

Et le troupeau de dinosaures:
Le spinosaure:

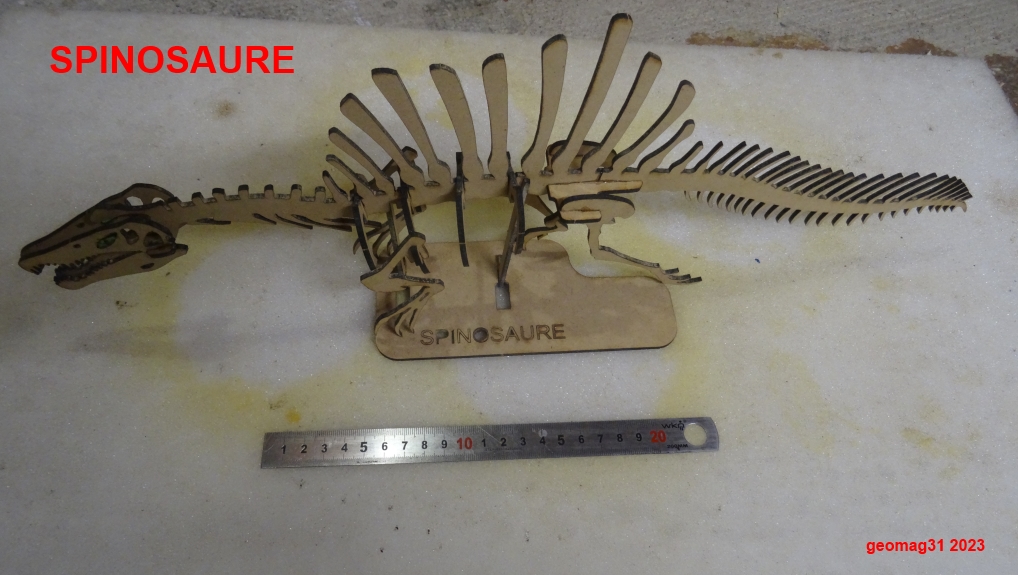

J'ai rajouté ce dino qui est plus imposant:

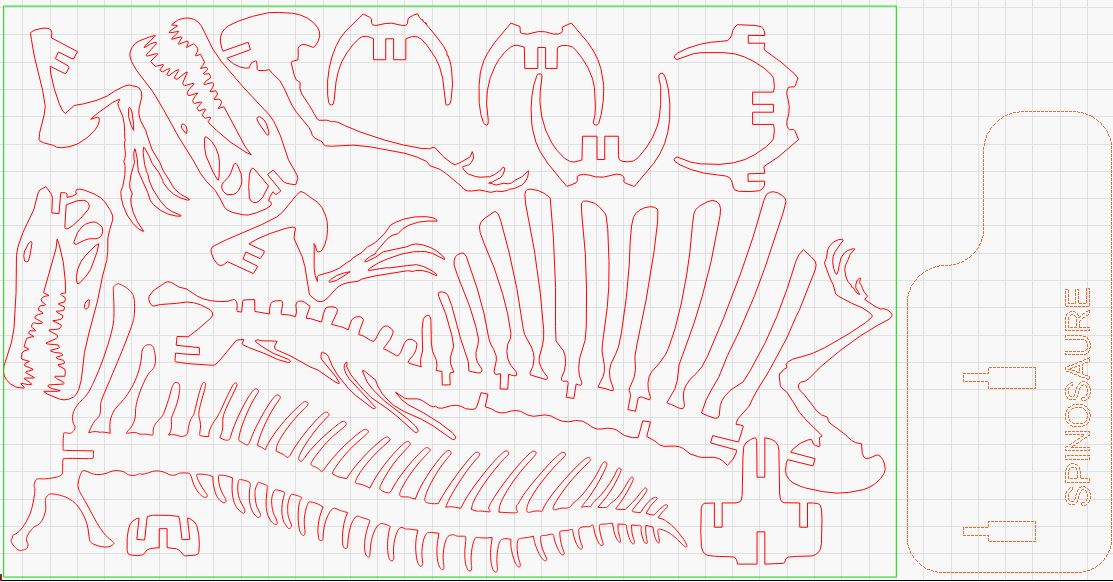

Le fichier image des découpes et le fichier Lightburn:
spinosaure.lbrn2

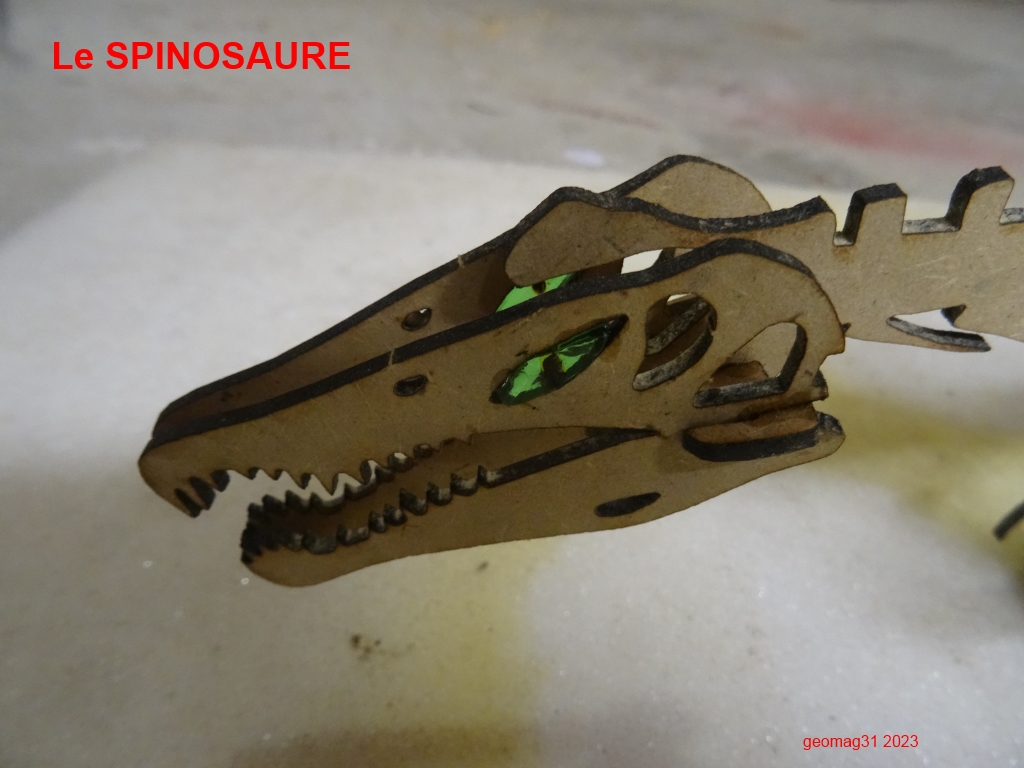

Avec un morceau de verre vert dans chaque oeil et une pupille en amande il ferait peur....
