Les négativeurs Laville

Le principe du négativeur Laville (années avant 1930) est basé sur l'application sur le corps d'une impulsion négative de rapport cyclique 10% et de quelques -12V par rapport à la Terre.

Valnet_négativation (PDF)
Négativation vétérinaire (PDF)

Ceci recharge le corps en électrons et aurait des propriétés thérapeutiques , un peu similaire à la mise à la Terre (Earthing), actuellement à la mode.
La fréquence des impulsions est de l'ordre de 72Hz. Une seule électrode est collée sur la peau ou tenue à la main, le courant étant très faible: les fuites vers la Terre assurant la conduction du courant (nanoampères).
Le négativeur Marion, ou Isonat qui est similaire mais plus moderne,  faisaient partie de ce type de produit, dont j'ai eu l'occasion de regarder les entrailles.

J'en ai fait plusieurs reproductions, utilisant une copie à piles (par sécurité) :
- soit avec un relais à mercure comme le Marion (dossier du Marion)
- soit avec un photocoupleur totalement électronique comme Isonat (dossier Isonat)

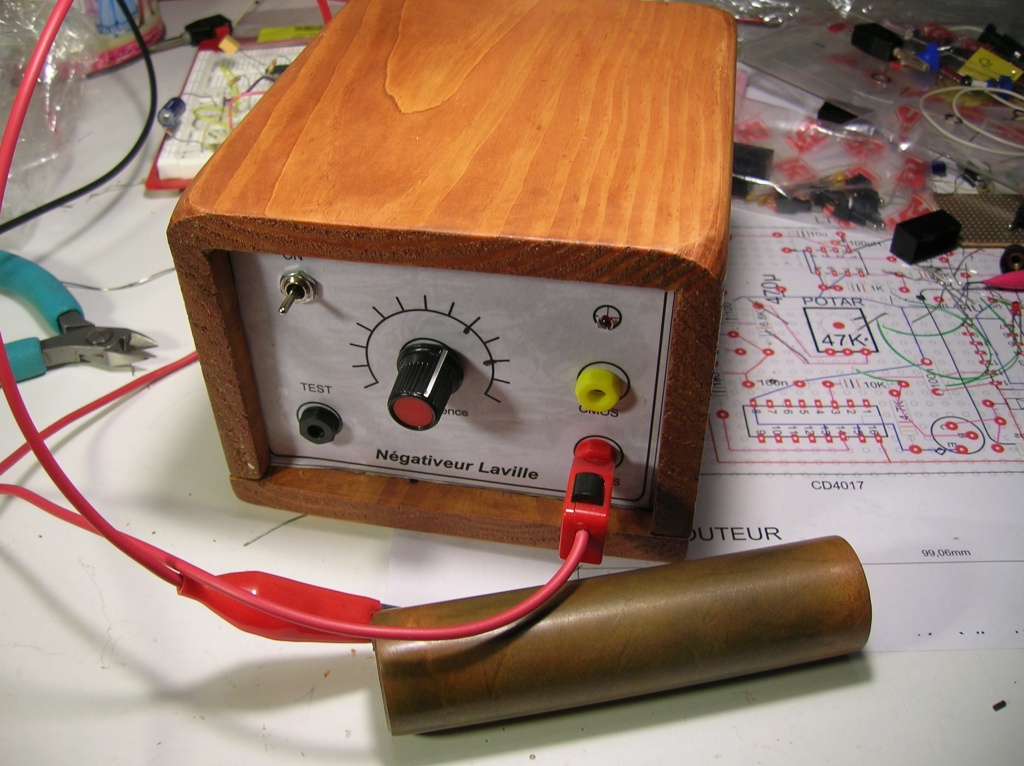

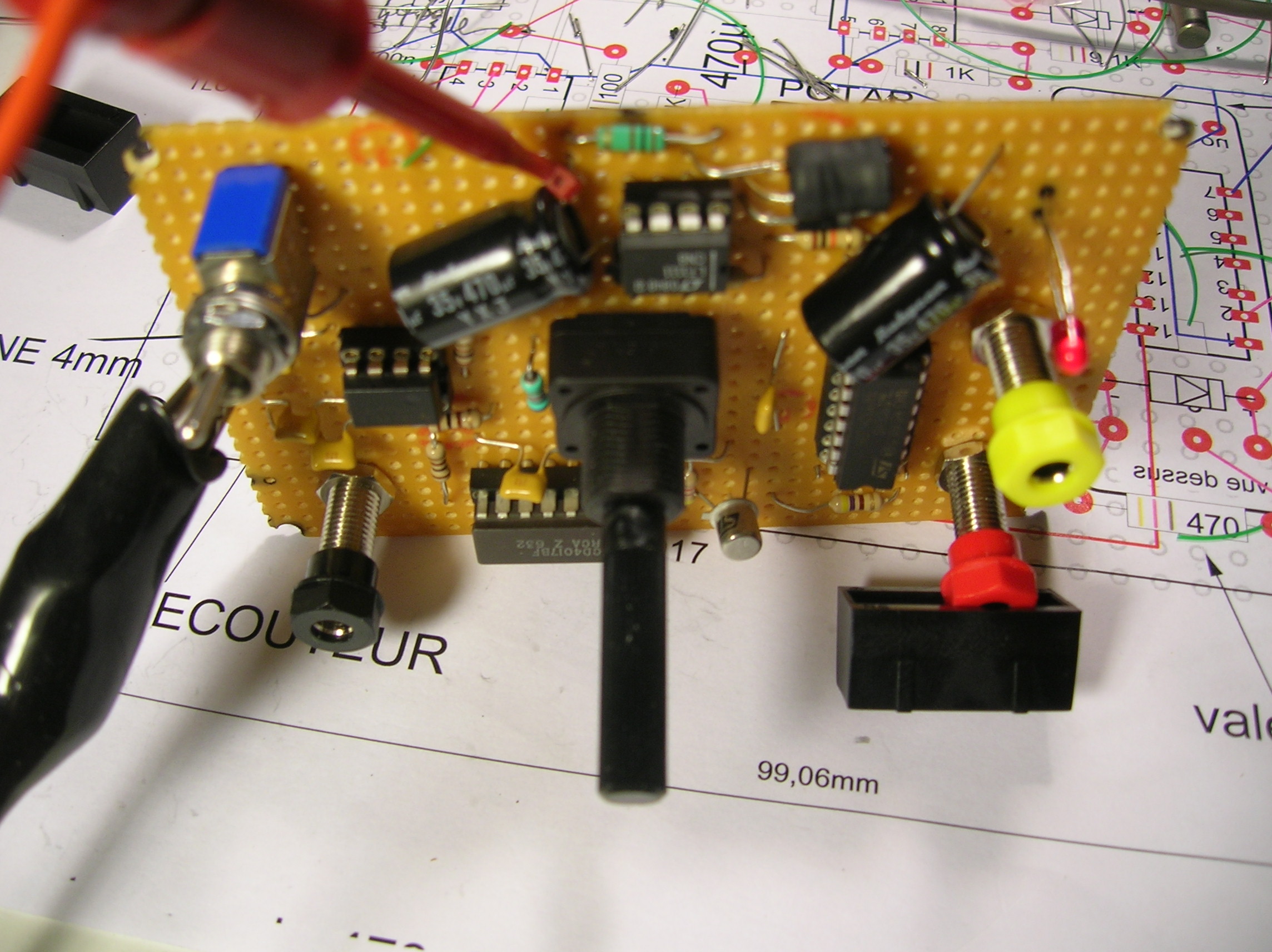

dont un modèle sur table :


Le schéma du modèle sur table: schéma_PDF

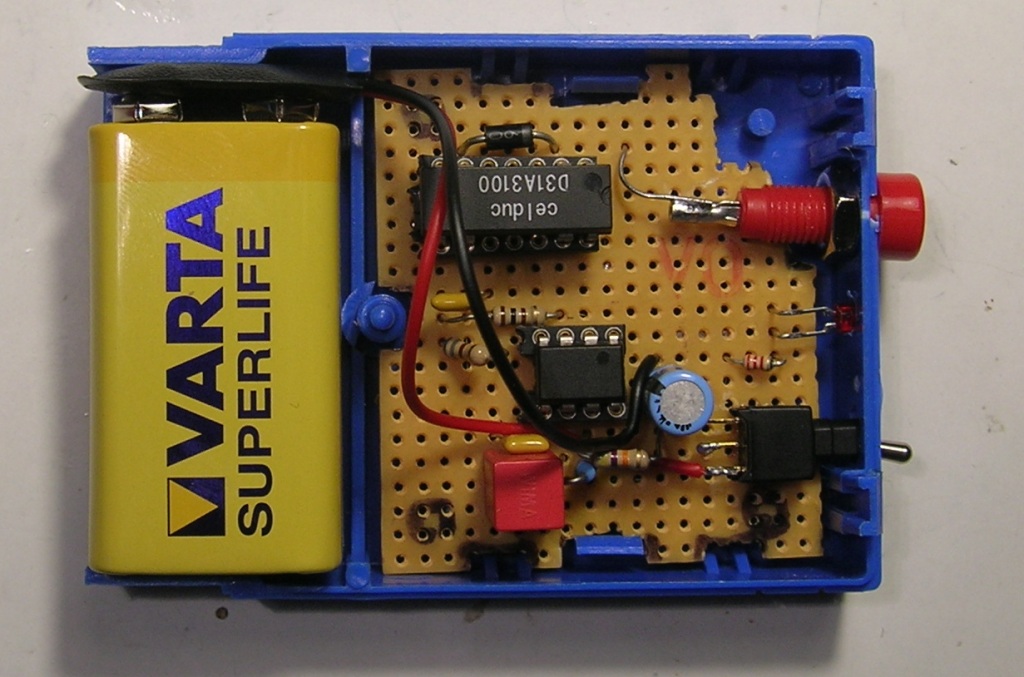

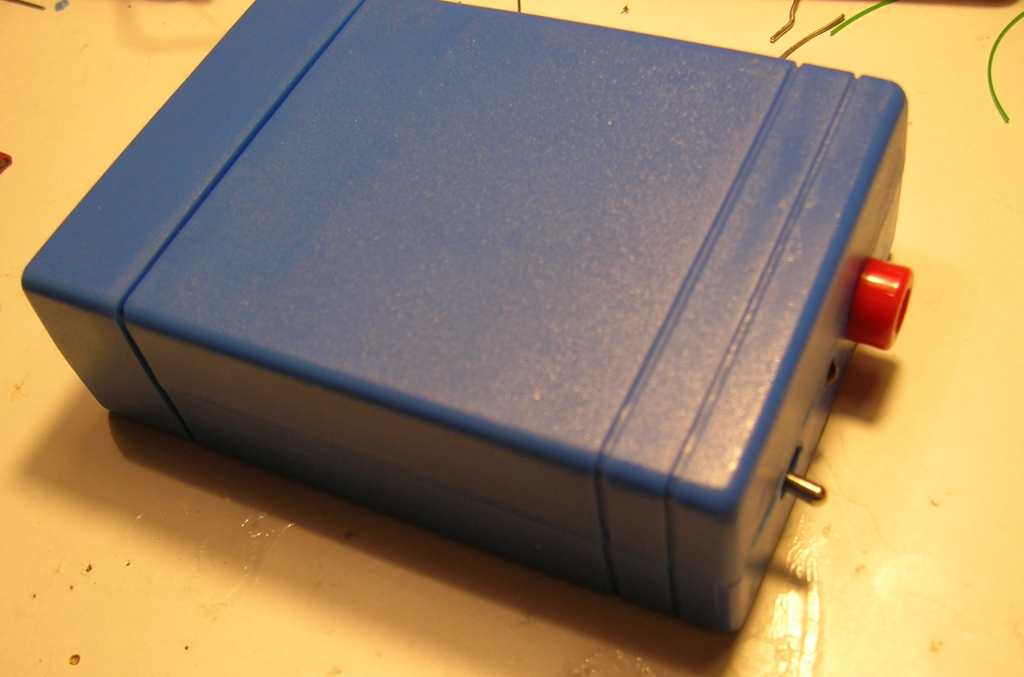

et un modèle de poche (fréquence fixe 72Hz) qui tient dans la poche:


Le schéma du modèle de poche: schéma PDF

Je n'ai pas remarqué trop d'effet en tant que cobaye, mais bon je n'en avais pas besoin....

Il se pourrait qu'il y ait une différence entre le modèle Marion alimenté par le secteur (une horreur en termes de sécurité quand on voit le câbalge intérieur), et un modèle à piles, car le modèle secteur a plus de fuites vers la Terre via les couplages capacitifs du transformateur d'alimentation.
C'est pourquoi la prise TEST devrait être reliée à la Terre car elle est reliée au + de la pile.

Les tracés oscilloscope montrent aussi une différence dans les signaux produits sur l'électrode entre la version à relais mercure (contact plus franc) et la version photocoupleur ou  CMOS. Ces traces sont obtenues en branchant seulement la pointe de la sonde sur l'électrode, le sinus étant le parasite secteur.

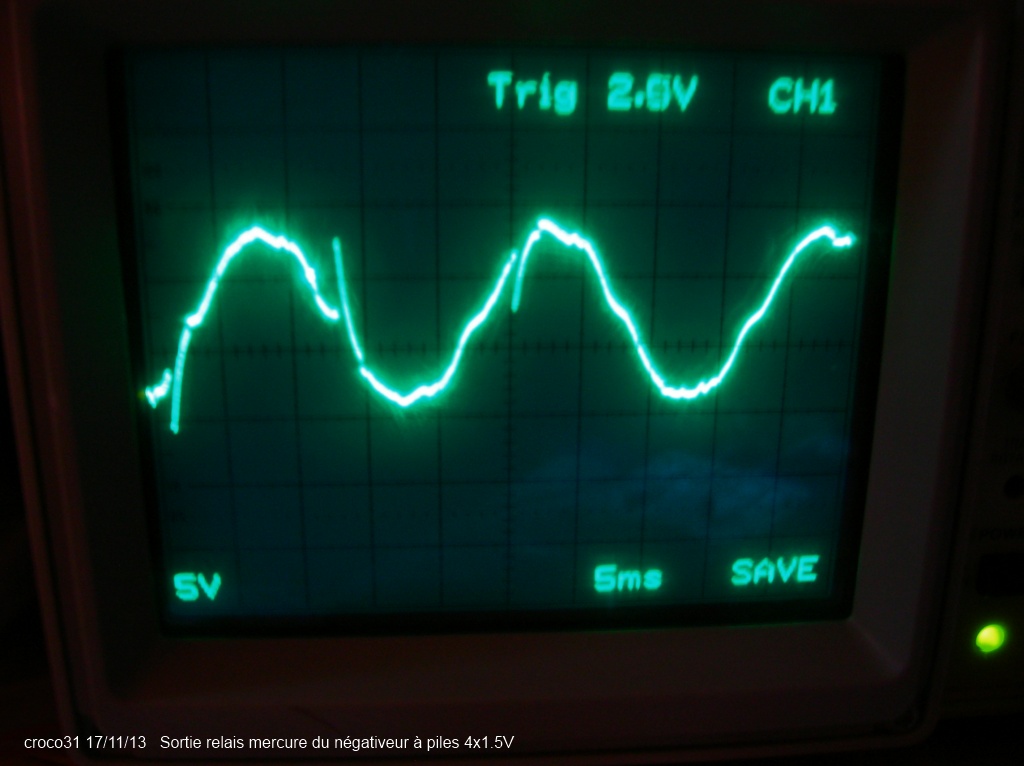

Sortie relais:

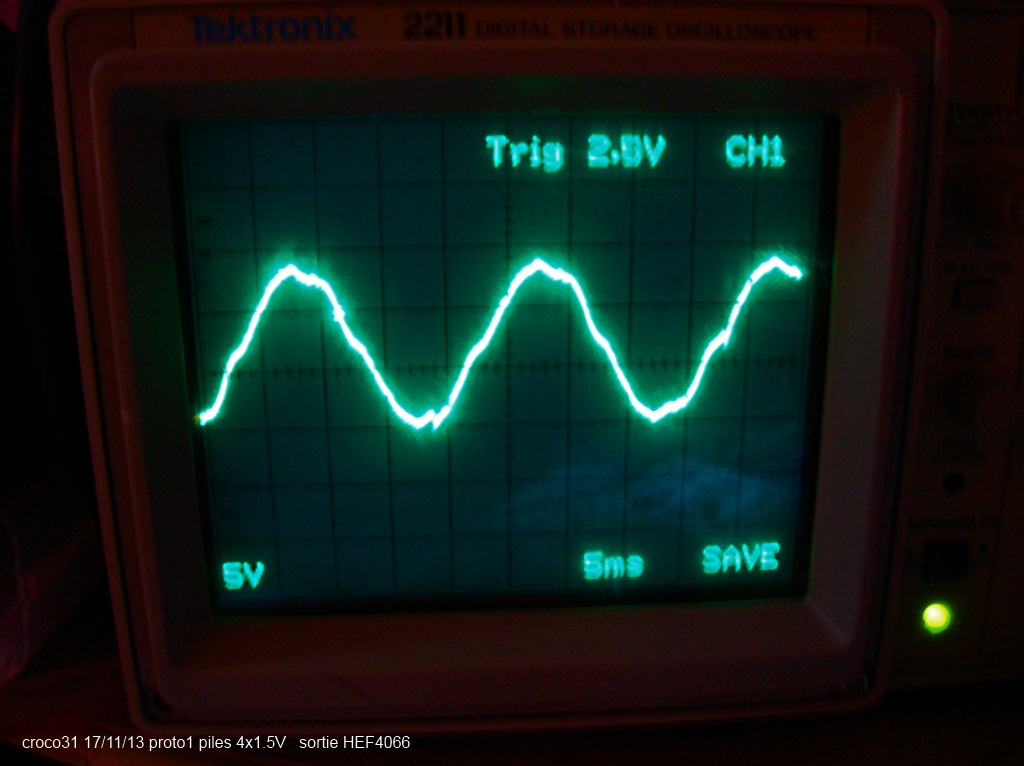

Sortie CMOS:


Fabrications:
