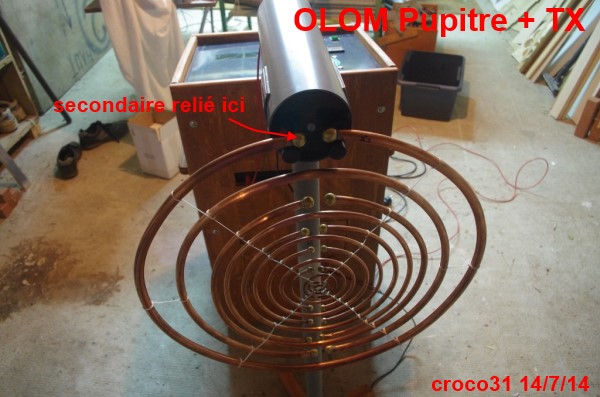

OLOM Oscillateur Multiwaves

Cet appareil est un générateur haute-fréquence et haute tension, créé par G.Lakhovsky dans les années 1930, qui produit un signal à large bande de 1MHz à plusieurs Ghz, injecté sur des antennes en boucles résonantes.
Il aurait eu des propriétés thérapeutiques similaires au SWD, et est suceptible de générer des ondes scalaires entre les deux antennes, qui rappellent beaucoup le SWD de K.Meyl:

- issu d'une collaboration avec Tesla
- usage d'une bobine type Tesla désaccordée connectée sur l'antenne
- liaison par un seul fil entre les deux antennes identiques

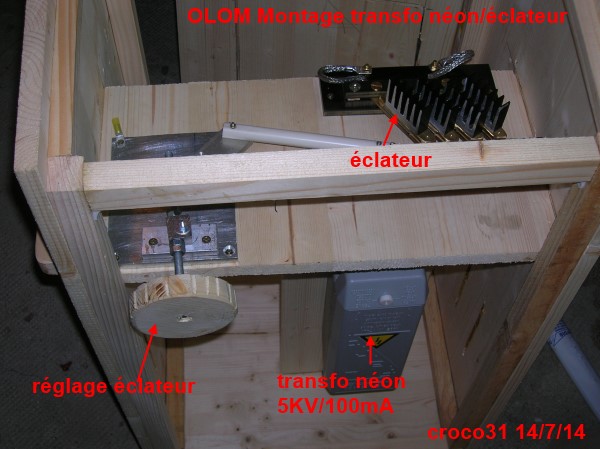

- par contre l'usage de hautes tensions internes (4KV dans mon exemplaire) en fait un appareil dangereux à fabriquer: léthal si erreur de manipulation pendant les tests

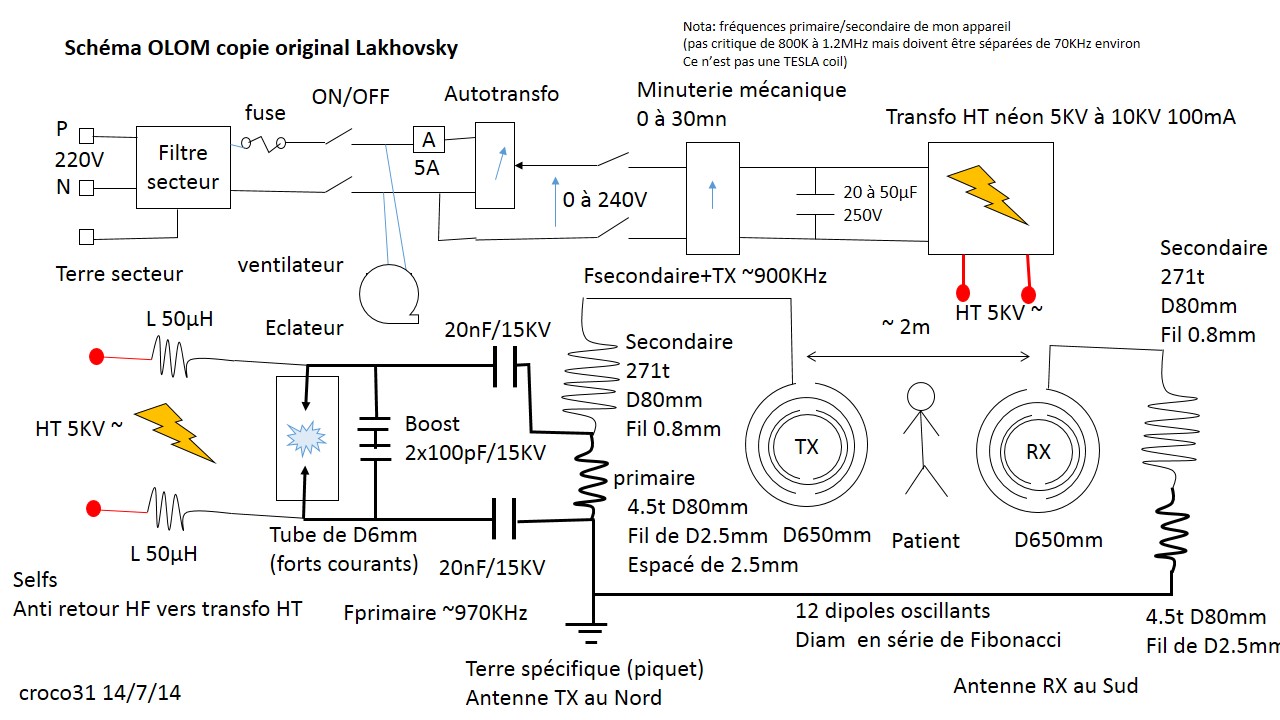

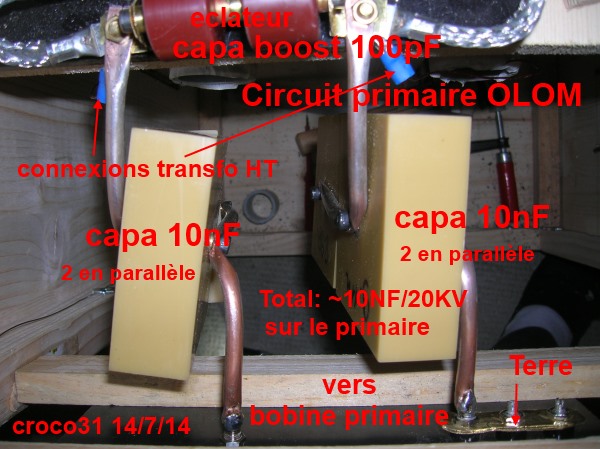

Le schéma:

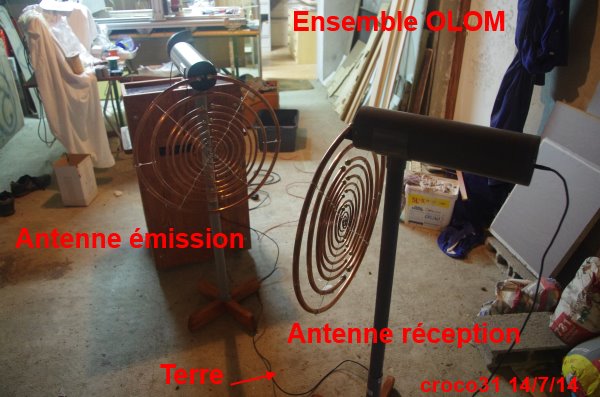

Diamètre des antennes:

Il y a 12 anneaux par antenne chacun constitué de tube de cuivre de divers diamètres:

Diamètre(mm)	Diamètre Boule	Espace entre boule (mm) (= angle 5°)	Diamètre tube (mm)
500	19	21	14
400	16	18	12
330	12.7	14	10
280	12.7	12	8
230	12.7	10	8
190	9.5	8	6
150	9.5	7	6
110	9.5	5	6
80	9.5	3	6
50	4.7	2	3.5
30	n/a	1	3.5
14	n/a	1	3

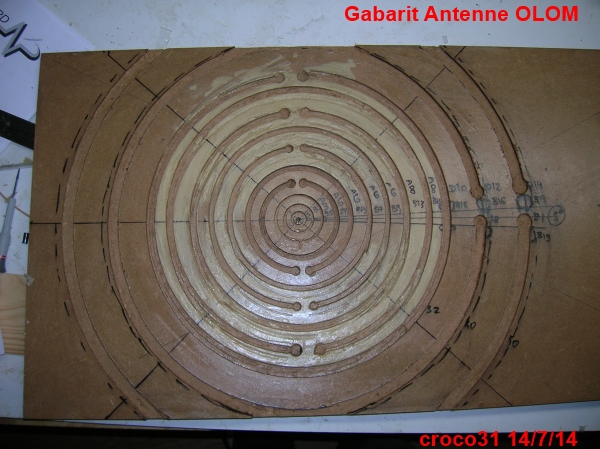

Les tubes ont été formés grâce à un gabarit fraisé à la CNC.
Les anneaux sont fixés par du fil de soie isolant et souple.

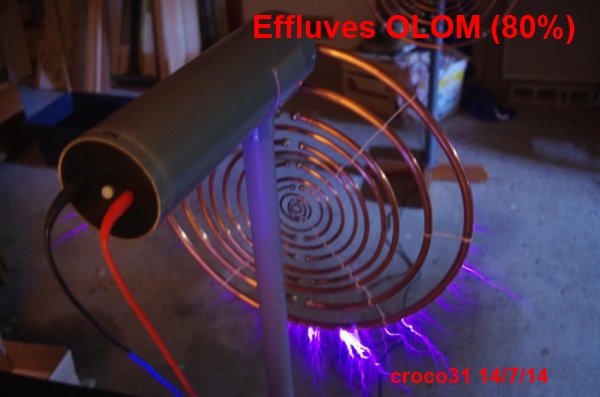

En fonctionnement:

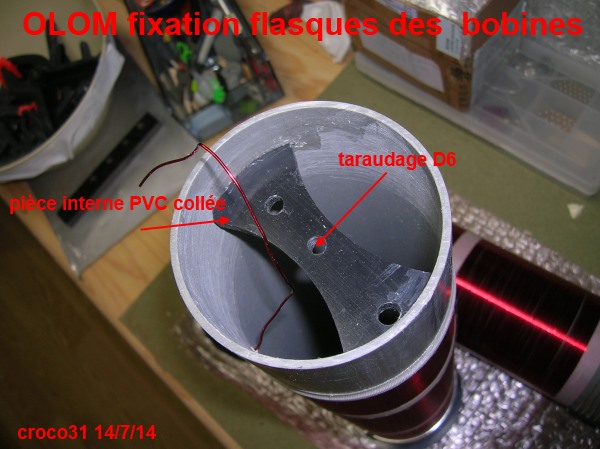

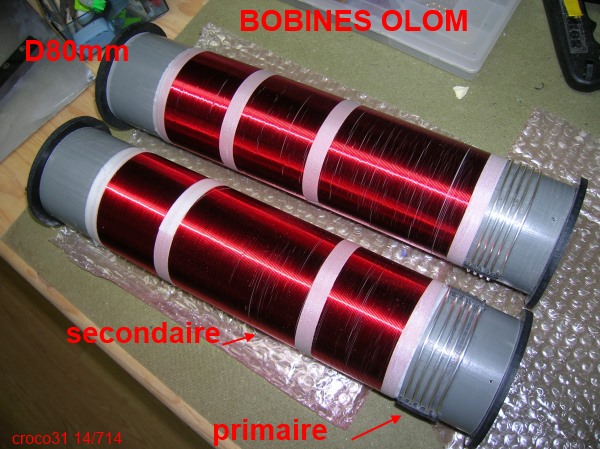

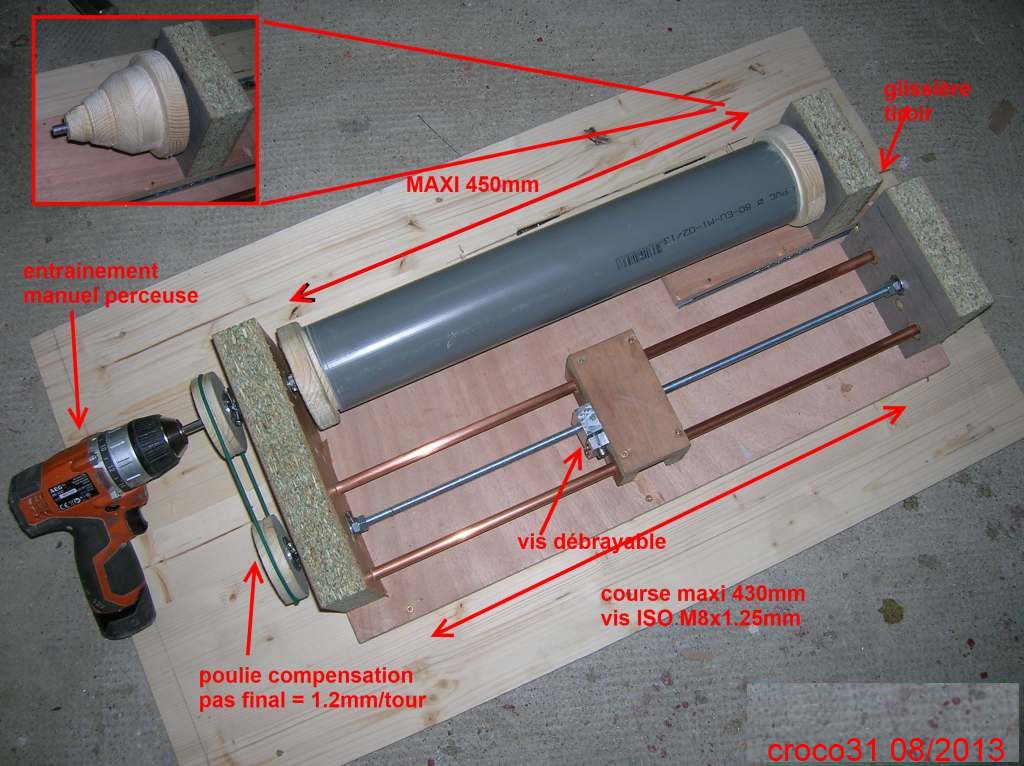

Les bobines ont été réalisées sur une bobineuse spécilament adaptée. Les poulies usinées à la CNC règlent le pas d'avance avec la tige filetée pour tenir compte de l'épaisseur du fil émaillé de 0.8mm.































Le coût de revient était de 1000E environ en 2014.
