La CNC du crocodile

Voilà bien 10 ans que j'ai construit ma fraiseuse CNC
et elle sert tous les jours pour déocuper du bois (hetre) de l'alu et pour fraiser des circuits imprimés en gravure anglaise.

A l'époque les matériels disponibles étaient moins courants sur le web.
Il est temps d'en faire une visite,d'autant plus qu'un ami envisage d'en monter une copie,
en hésitant toutefois entre une cnc "home-made" et une cnc toute faite ou en kit vu la pléthore d'offres disponibles sur le net (chinoises ..).


Pour faire du travail correct dans du bois dur ou alu il vaut mieux viser une machine bâtie avec des vis à billes et des arbres guides rectifiés, même si on a de bons résultats avec des vis trapézoidales sans backslash, des courroies crantées et des  guidages linéaires voire "à règles de maçon"..
Des kits de vis à bille ou de guides sont maintenant facilement disponibles sur ebay ou autres sites(Allemagne).

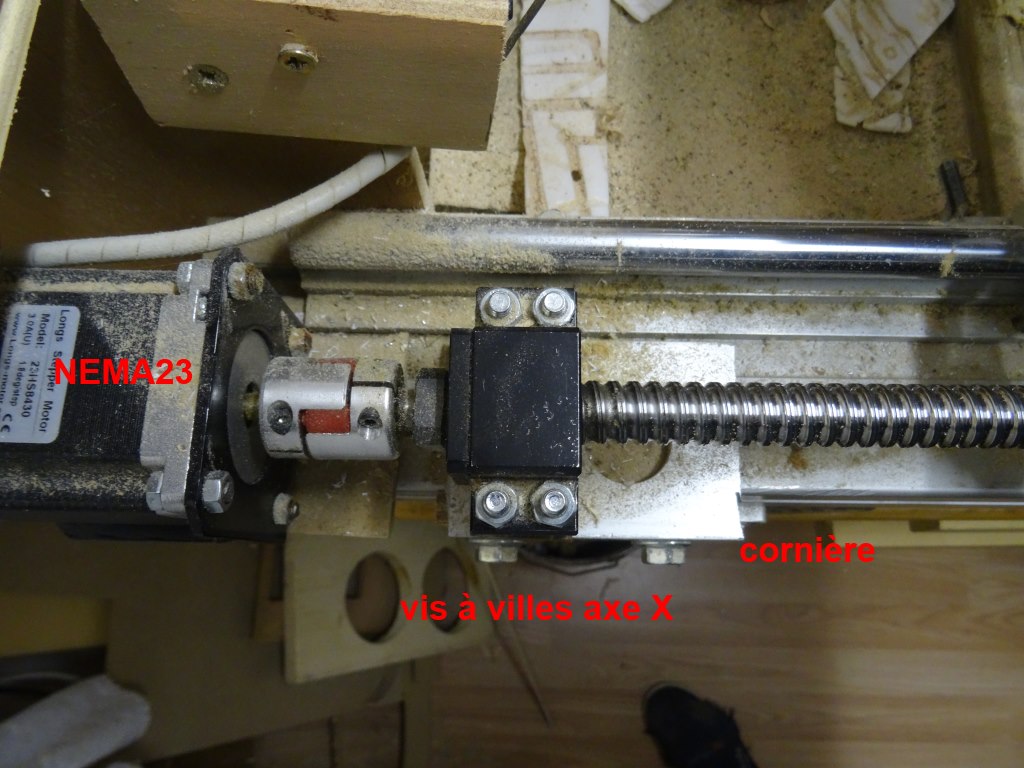

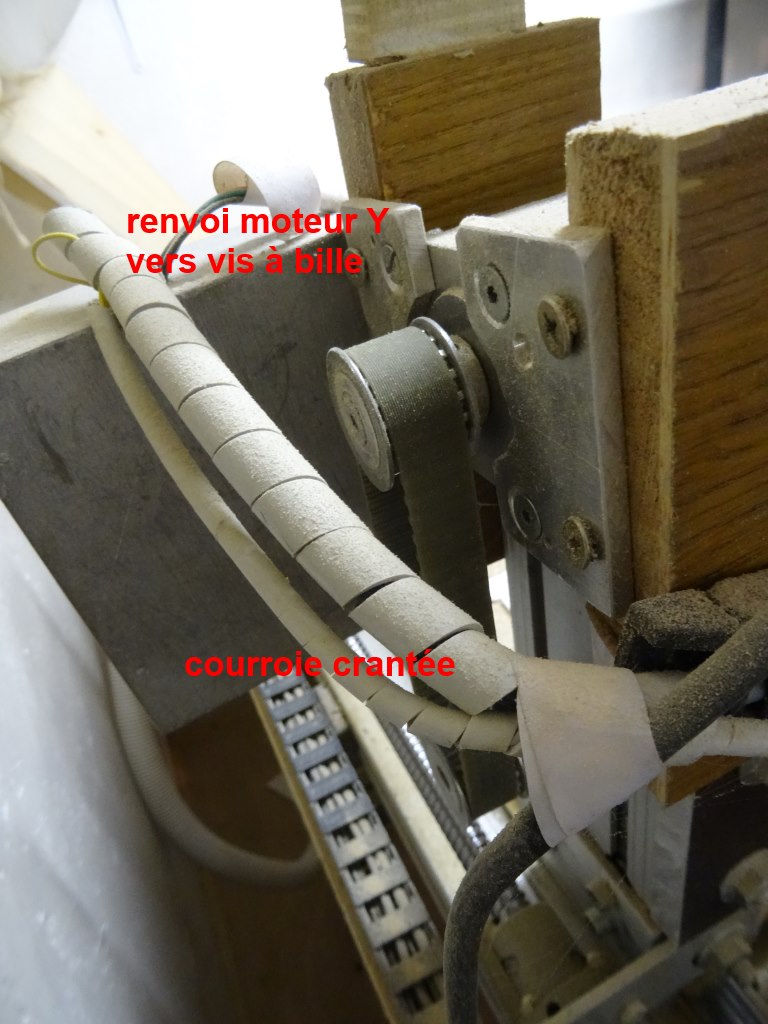

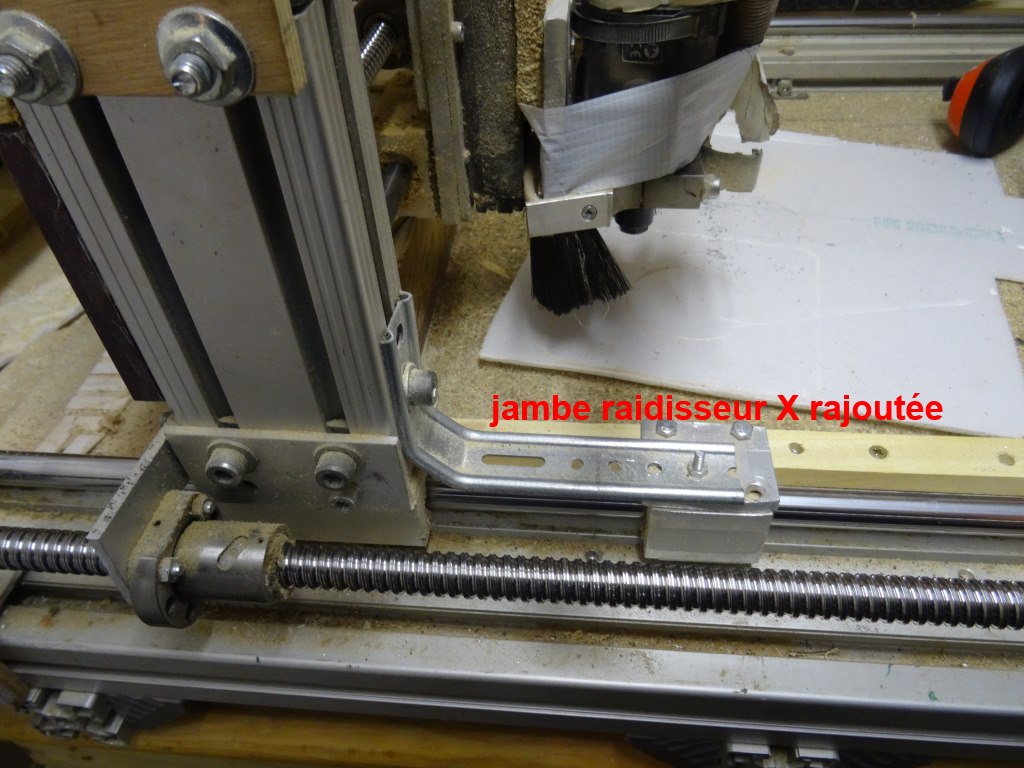

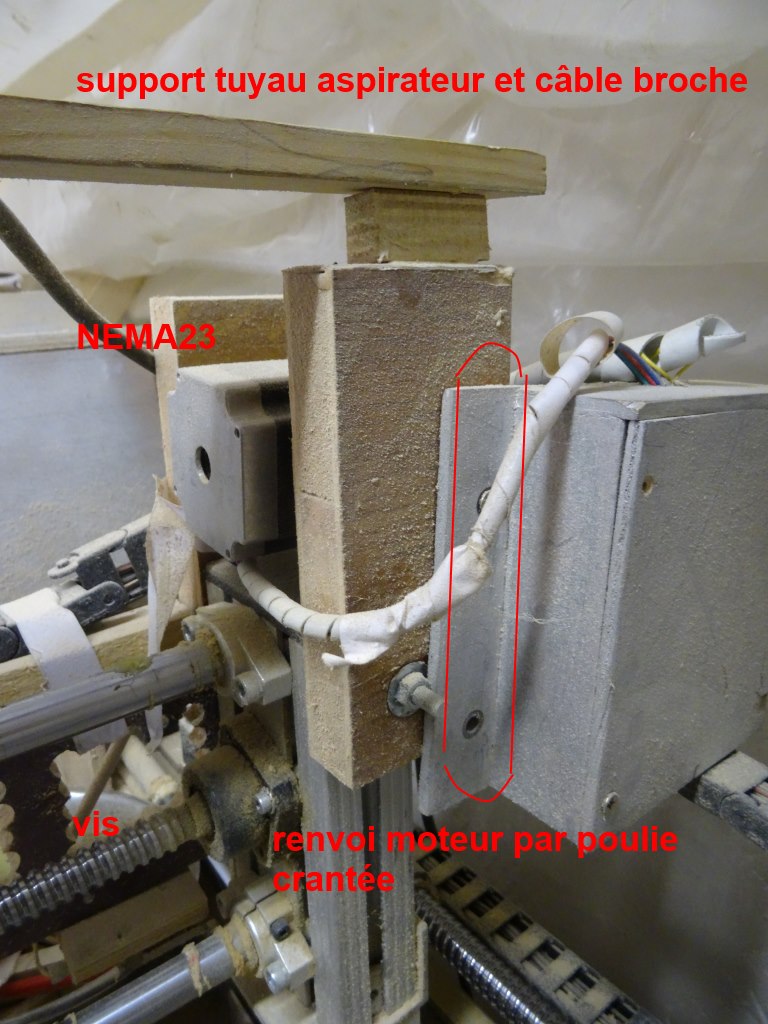

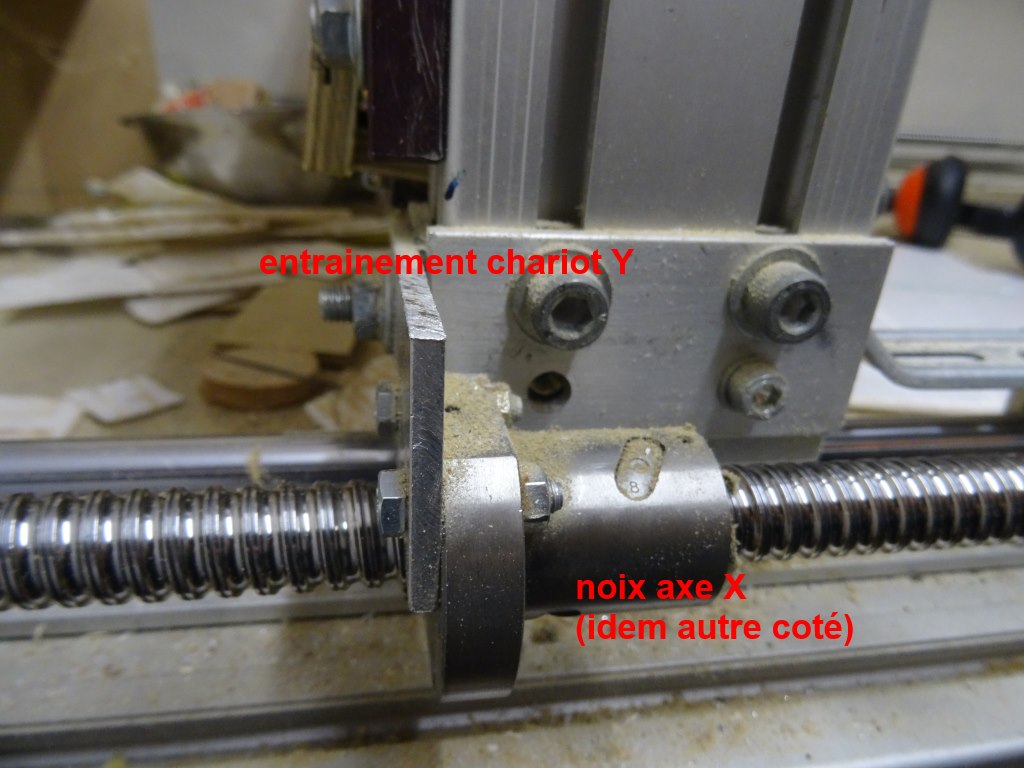

Au début ma cnc était équipée de courroies et poulies crantées sur l'axe X entraînées par un seul moteur NEMA23.

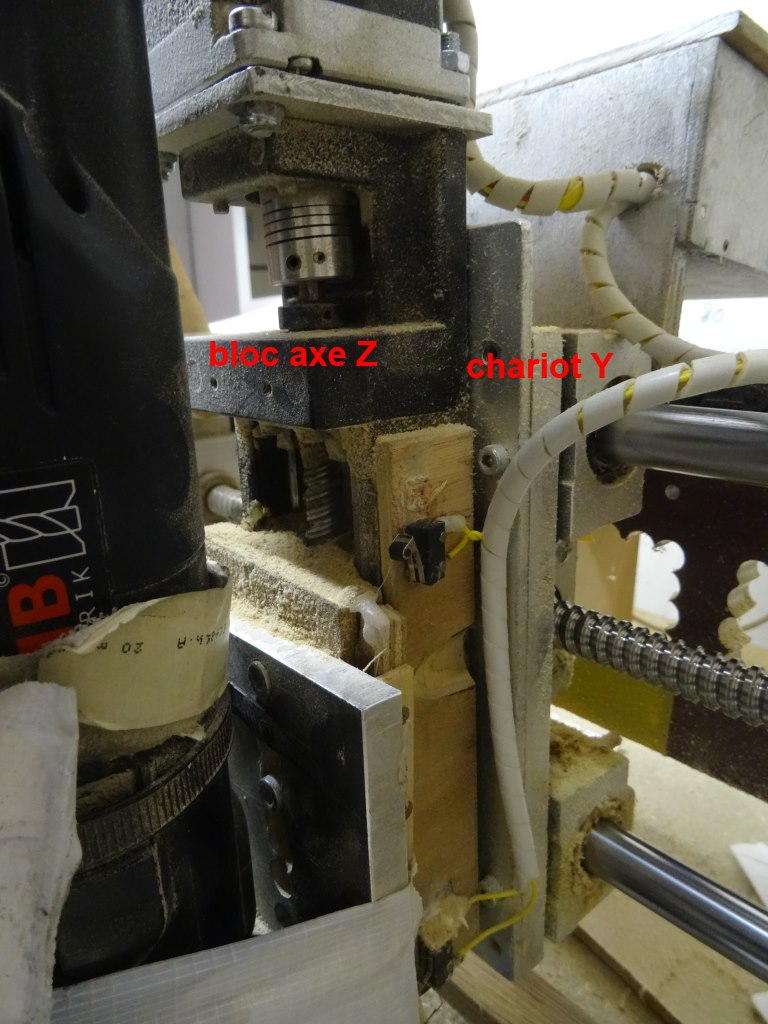

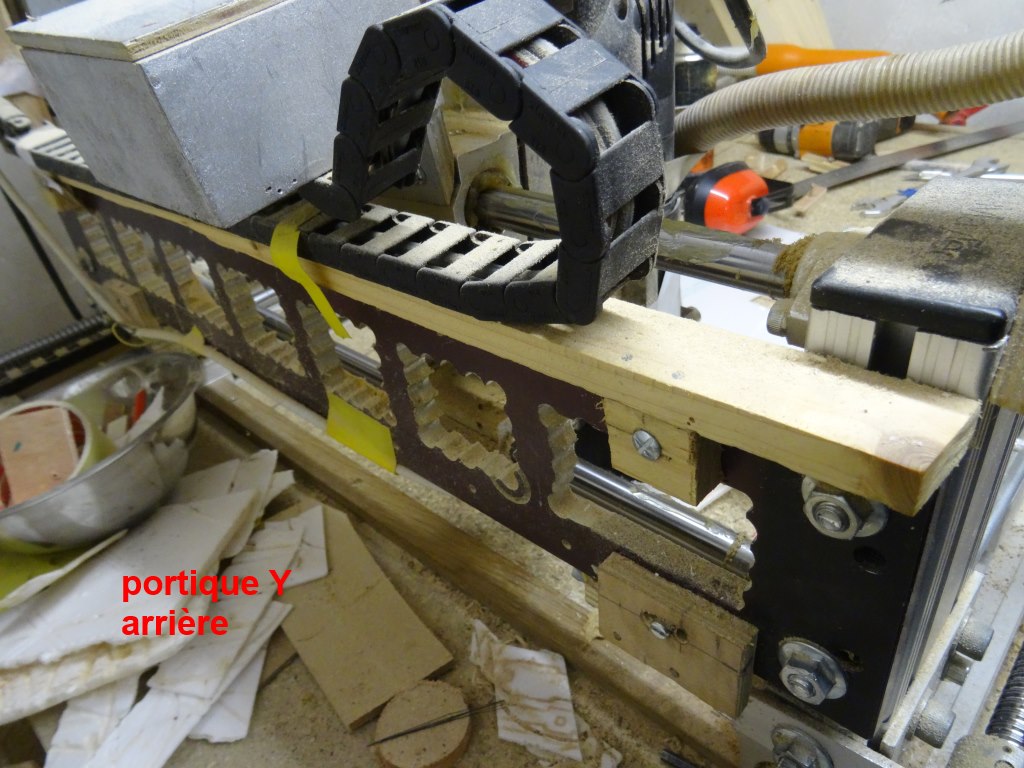

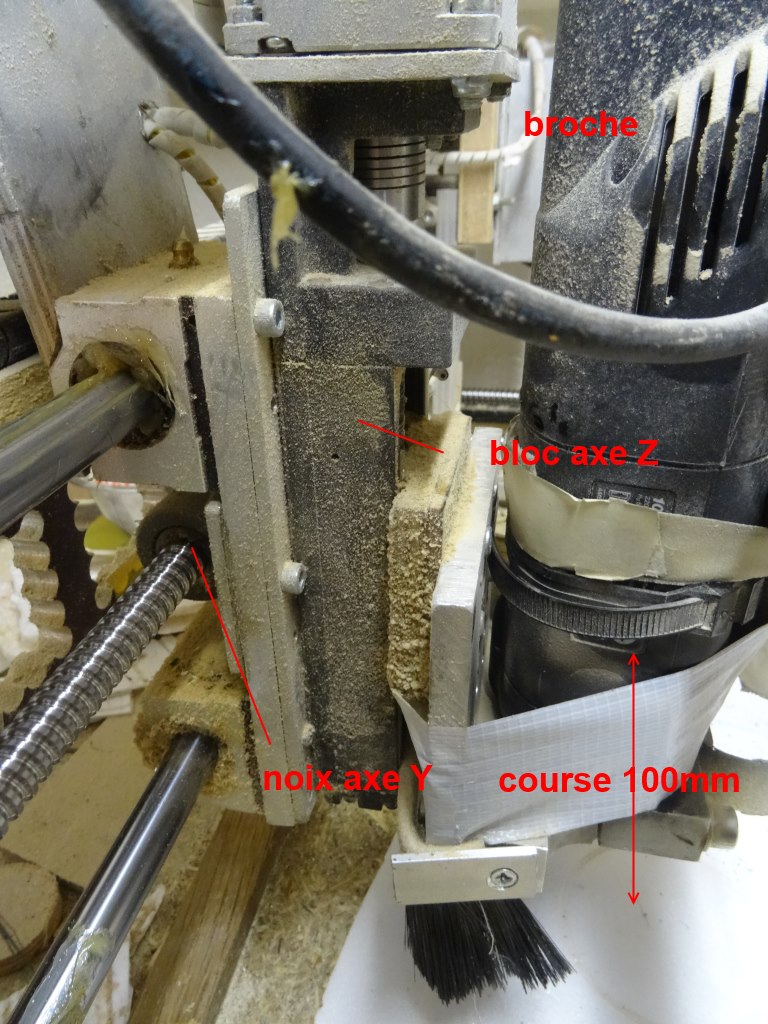

L'axe Y mobile utilisait déjà une vis à billes. Et l'axe Z était un bloc complet d'occasion venant de Thailande.

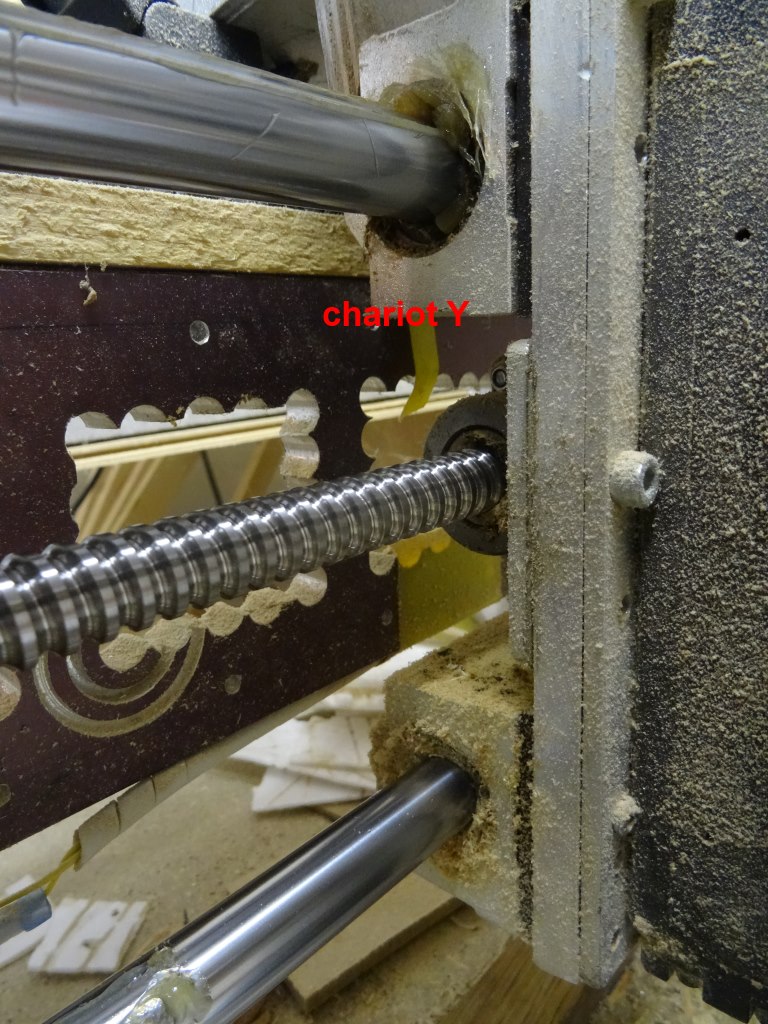

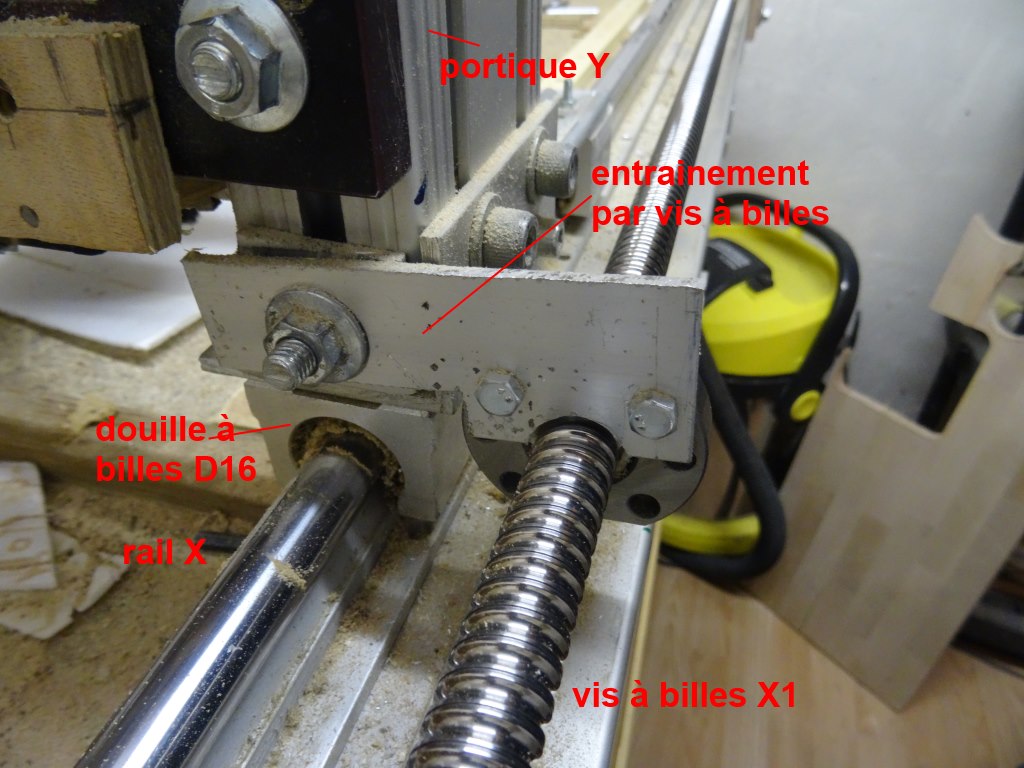

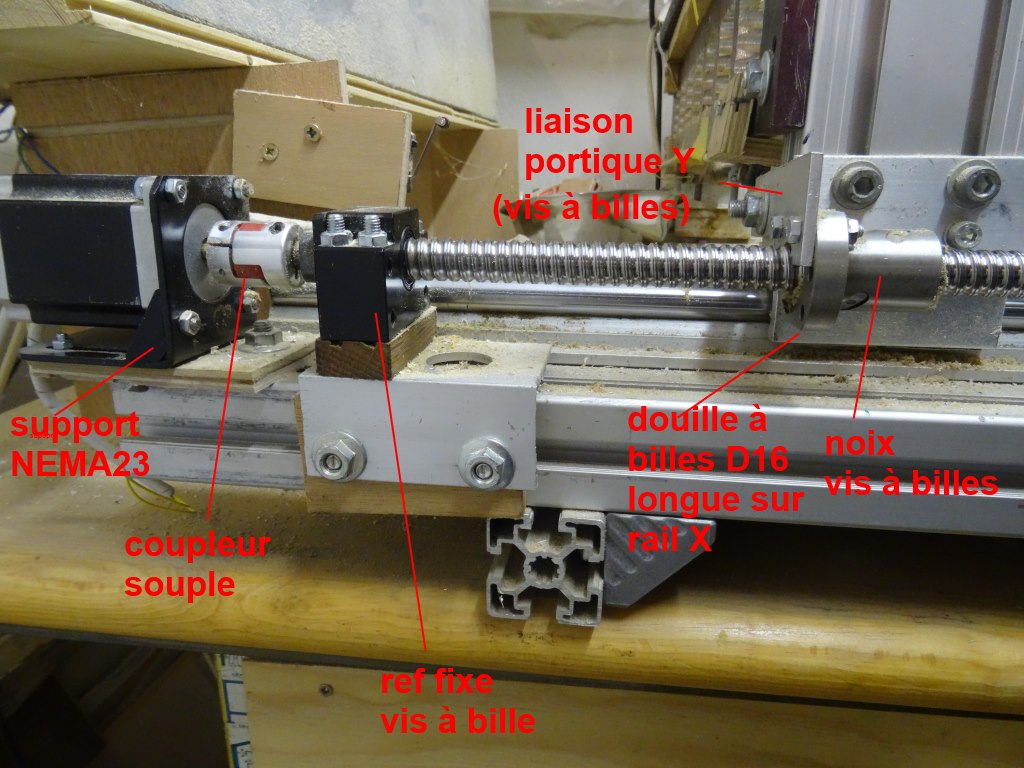

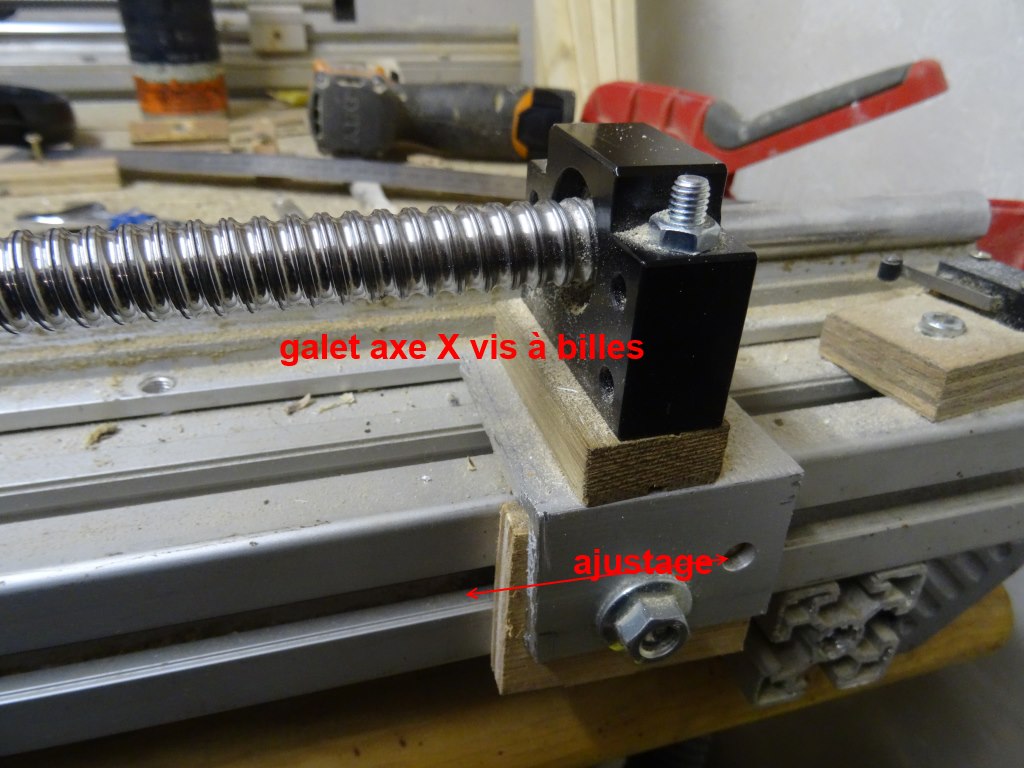

Il  y a 6 ans les courroies (en bout de course car venant d'un récupérateur de métaux, comme les profilés) ont été facilement remplacées par deux vis à billes, chacune actionnée par un NEMA23 long ayant plus de couple.
A cette occasion l'électronique a été mise à jour avec quatre modules driver de moteur à base de composants TB6600, en remplacement d'une carte intégrant les 3 drivers TB6560.
La broche Kress1040FME  d'origine a été remplacée par une identique AMB1050 neuve (un peu moins de bruit).

Le passage du logiciel CNCFRAISE (usage du port parallèle DB25 du PC) au logiciel RPFMS associé à la carte µIPL5X en USB (toujours en usage , par habitude peut-être) a permis d'améliorer les performances en vitesse et régularité de la machine.

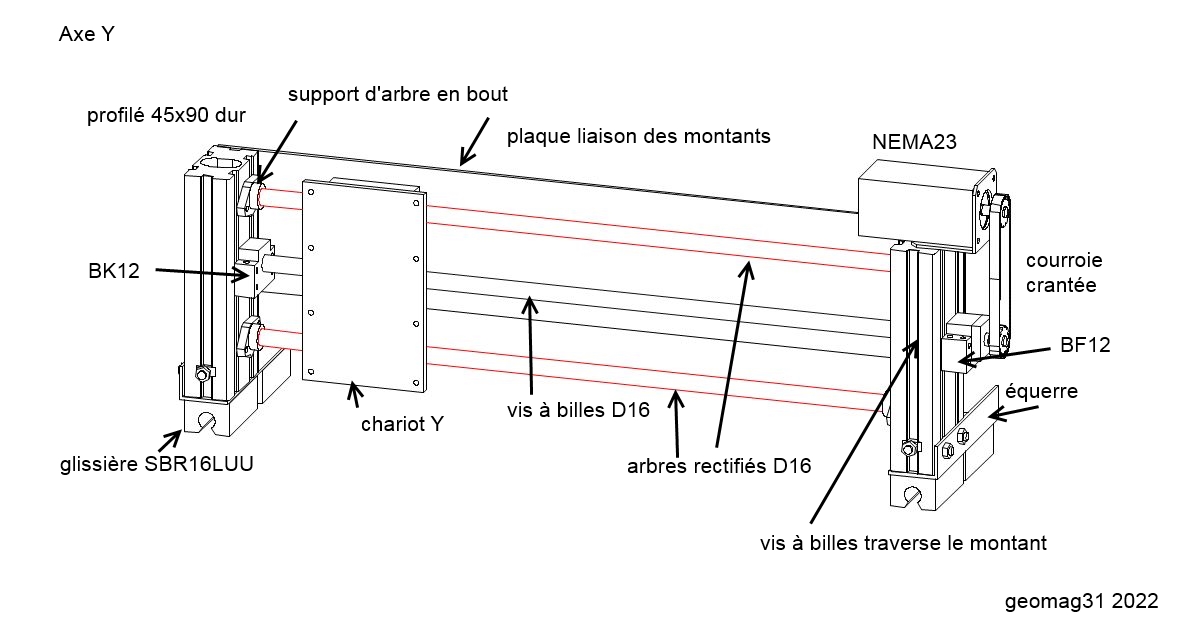

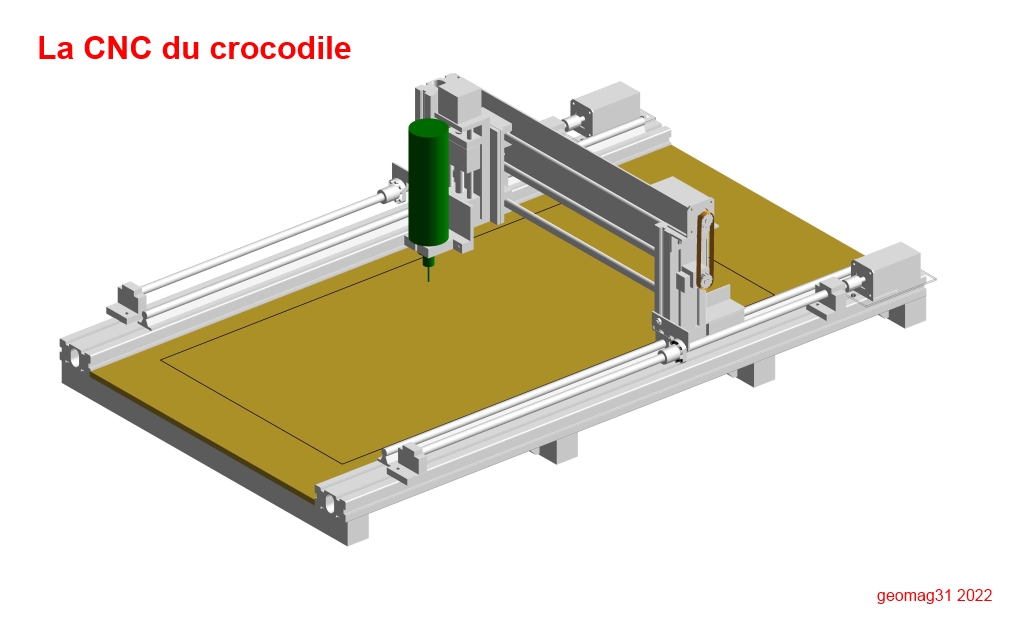

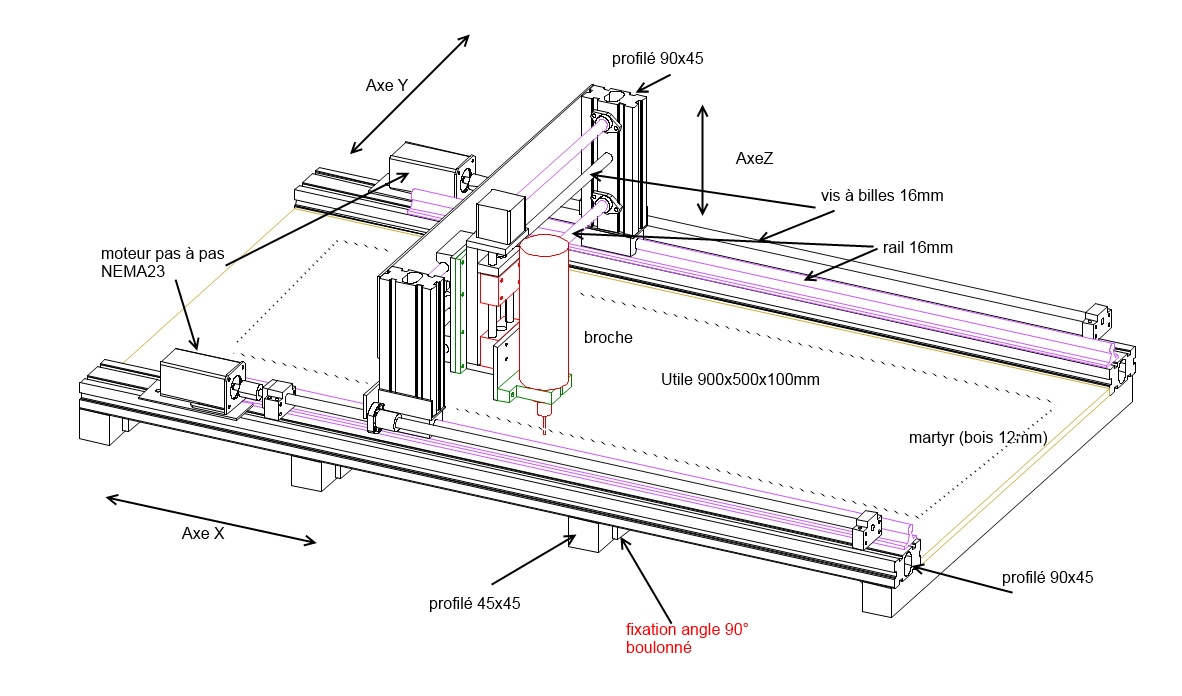

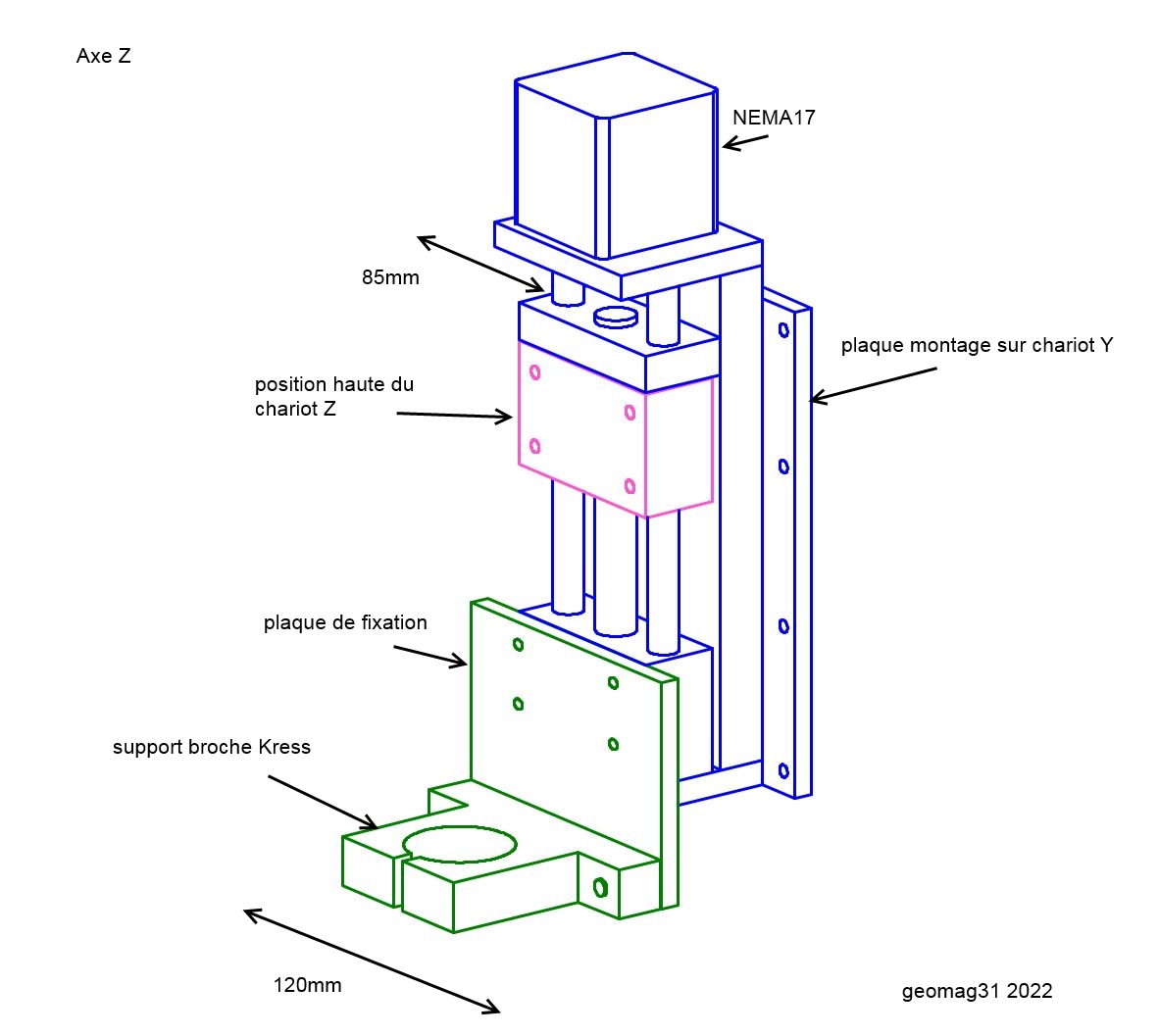

La machine est similaire au plan ci-dessus, à part quelques dimensions différentes.

Le document qui décrit la nouvelle machine visée: PDF.
Avec les composntes visées, on doit pouvoir la réaliser pour un buget de 1500 à 1600 euros et obtenir une machine concurrentielle des modèles quasi-pro que l'on trouve à plus de 2500E. Estimation

Une visite de la cnc actuelle (dans ses poussières..):
