L'exciteur de quartz

15/8/25: création

D'après le site Vogel, le vortex du quartz s'ouvrira:
- soit avec de la conscience
- soit avec une excitation électrique et des fréquences adéquates:
20Hz, suite Fibonacci 10,20,30,50...,  ou 1496Hz

Je n'ai pas eu de résultat probant avec le Negazap "pur électronique" et une tension de 25V.

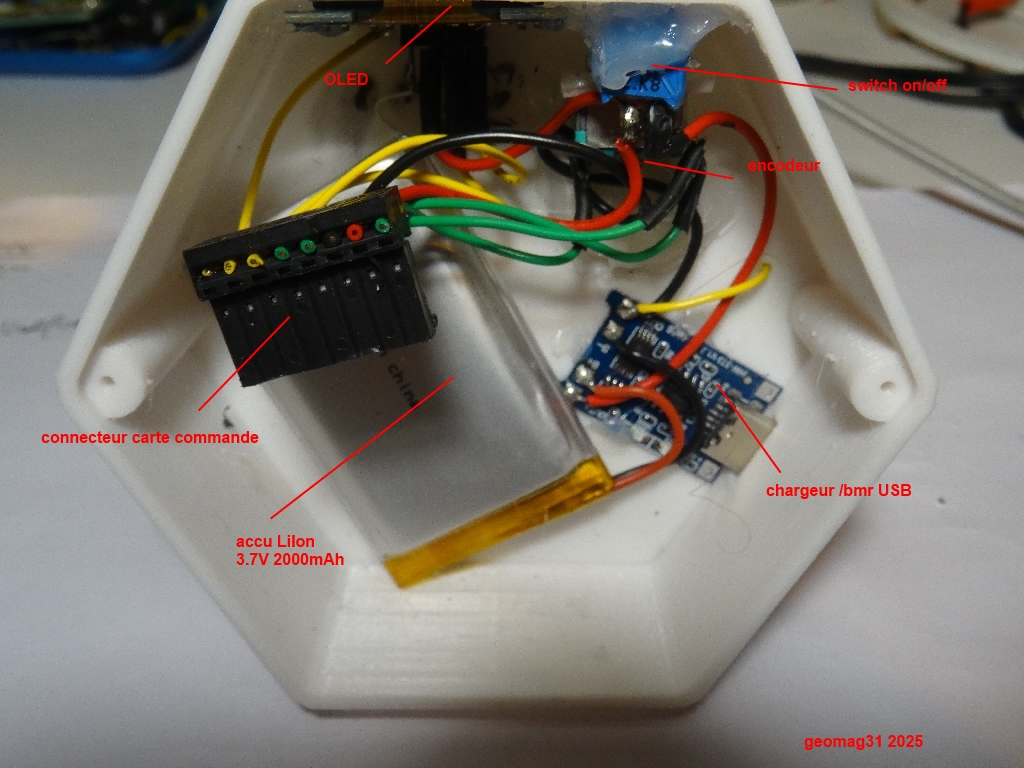

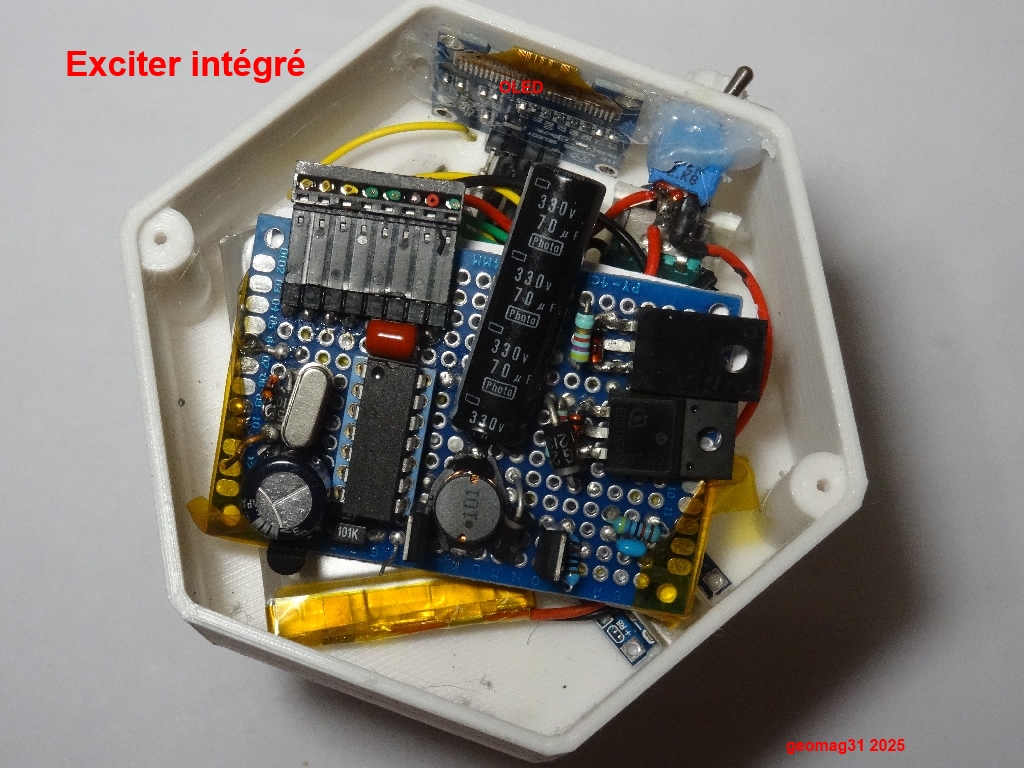

C'est pourquoi je veux explorer une approche "conscience" assistée de l'électronique. Pour cela, afin d'avoir un objet (sans fil à la patte) facile à tenir dans les mains et aisé à se concentrer dessus, j'ai intégré toute la fonction électronique dans un socle sous le support initial du quartz Vogel:
- alimentation par un accu LiIon intégré
- choix de diverses fréquences , signal impulsion ou carré, réglage de duré d'impulsion
- réglage de la tension des impulsions de 40 à 100 à 200V éventuellement
- basé sur un quartz ou sur l'oscillateur interne du PIC utilisé
- possibilité d'ajuster précisément la fréquence de base, soit avec le réglage de l'oscillateur interne (continu), soit par calcul.
- affichage sur un panneau oled miniature 0.96"

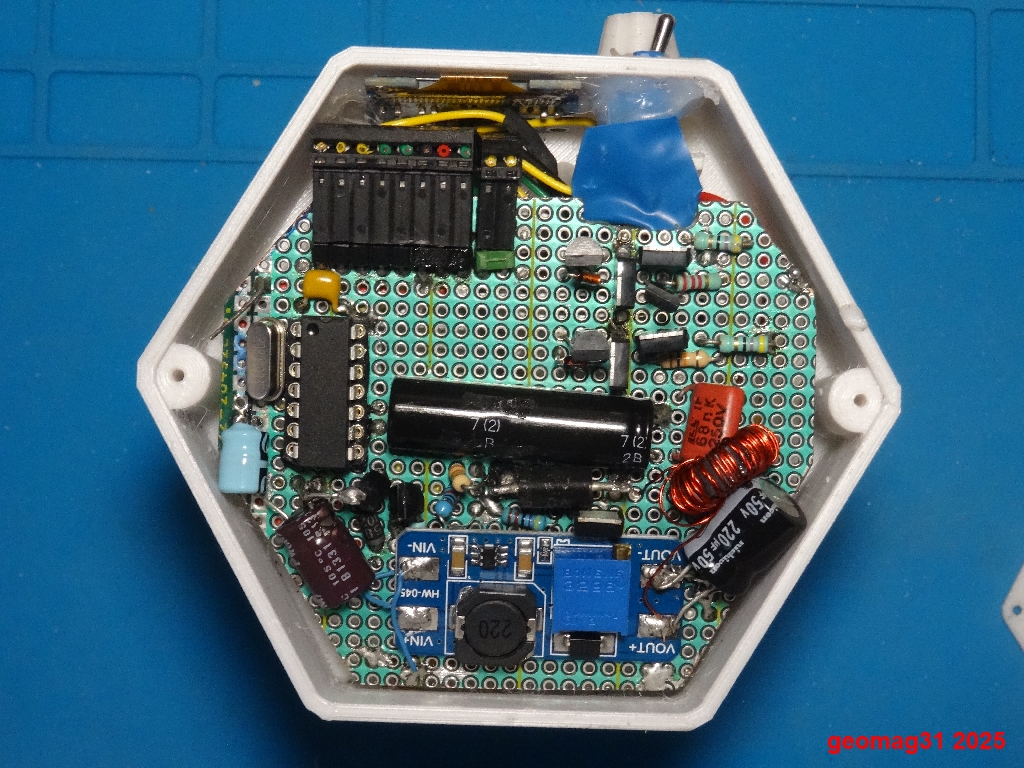

Le boitier se colle sous le support et est imprimé 3D: boitier  le bouton de l'encodeur.
Le boitier blanc est translucide et permet de contrôler la fin de charge de l'accu: passe du rouge au bleu sur mon module chargeur.
Les électrodes sont connectées avec des fiches amovibles pour utiliser un générateur de plus haute tension (le générateur intégré) ou le Negazap.


en pdf

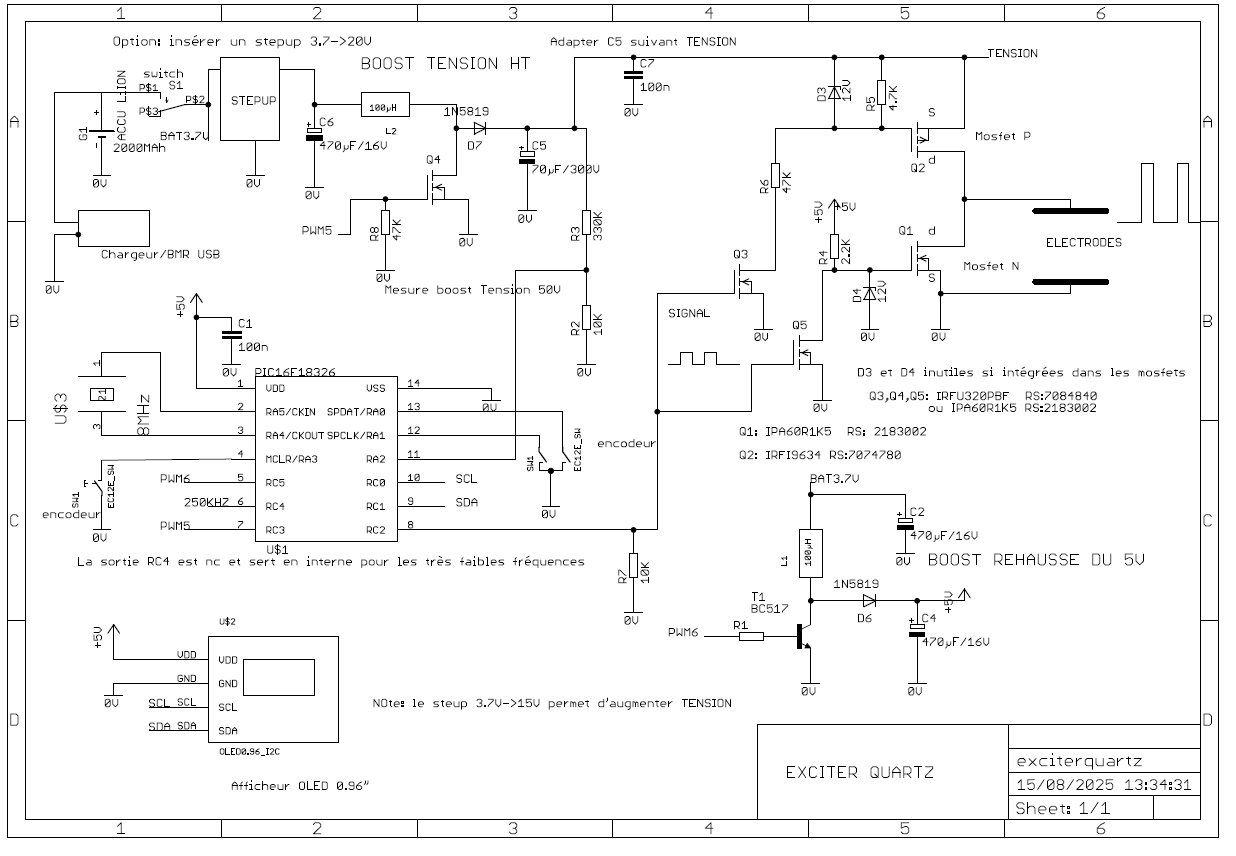

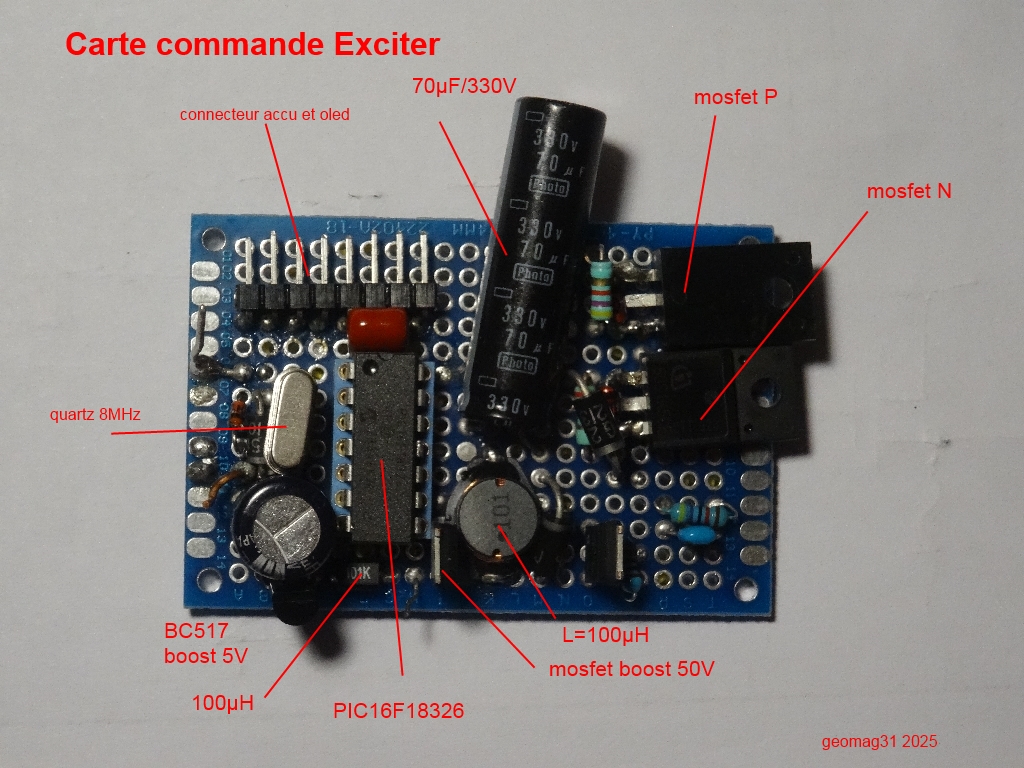

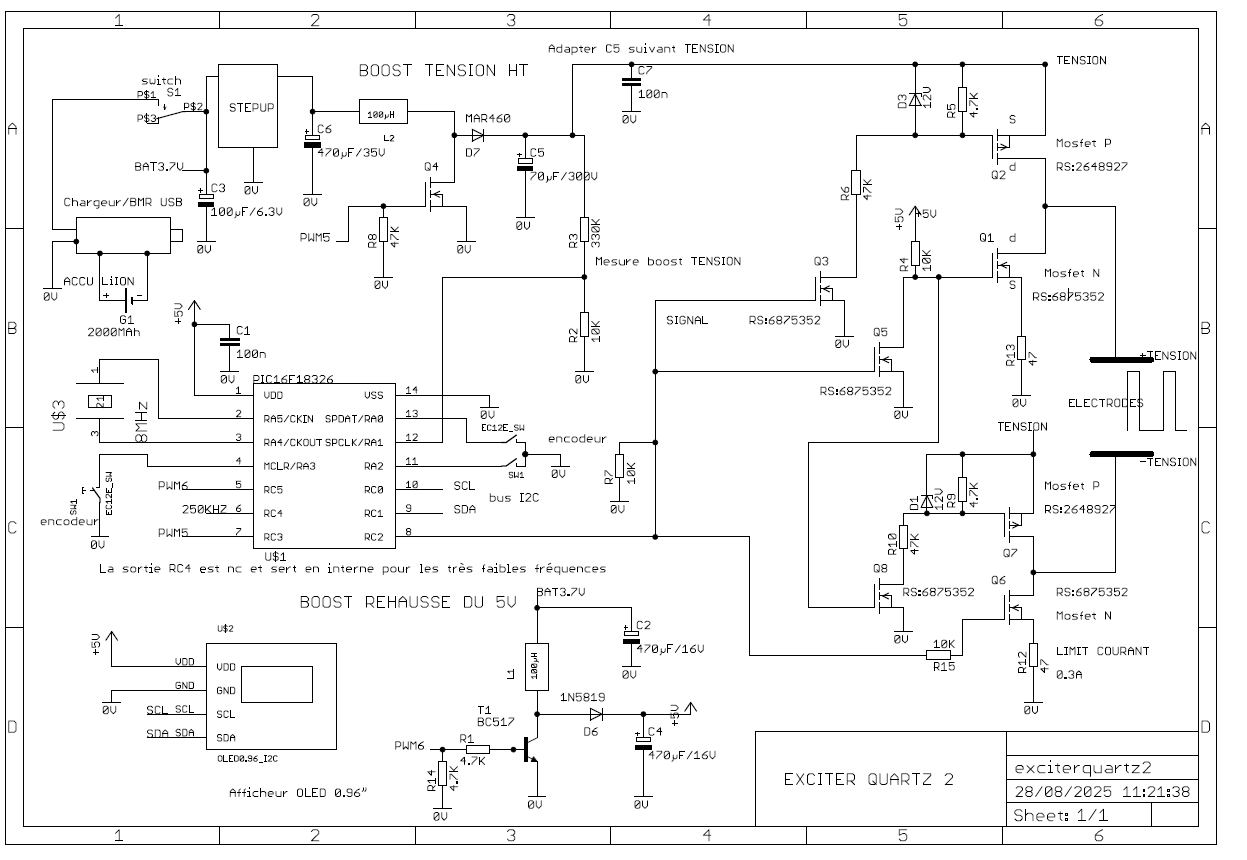

Le schéma est basé sur un PIC16F18326 qui pilote des mosfets haute-tension (on pourrait monter TENSION à 200V ou plus avec ce schéma).
Un encodeur permet d'activer et de configurer le fonctionnement. Le panneau OLED 0.96" affiche les états.
L'accu LiIon 2000mAh produit une tension de 2.5 à 4.2V suivant sa charge (via un module chargeur/BMR USB-C), cette tension est rehaussée directement par le logiciel via un premier boost pour obtenir un 5V nécessaire pour passer le seuil d'activation des mosfets (de l'ordre de 3 à 4V suivant le mosfet). C'est pourquoi T1 est un transistor grand gain activé à 0.6V suffisant quand l'accu est presque vide. C'est le pIC qui fait la régulation des boosts.

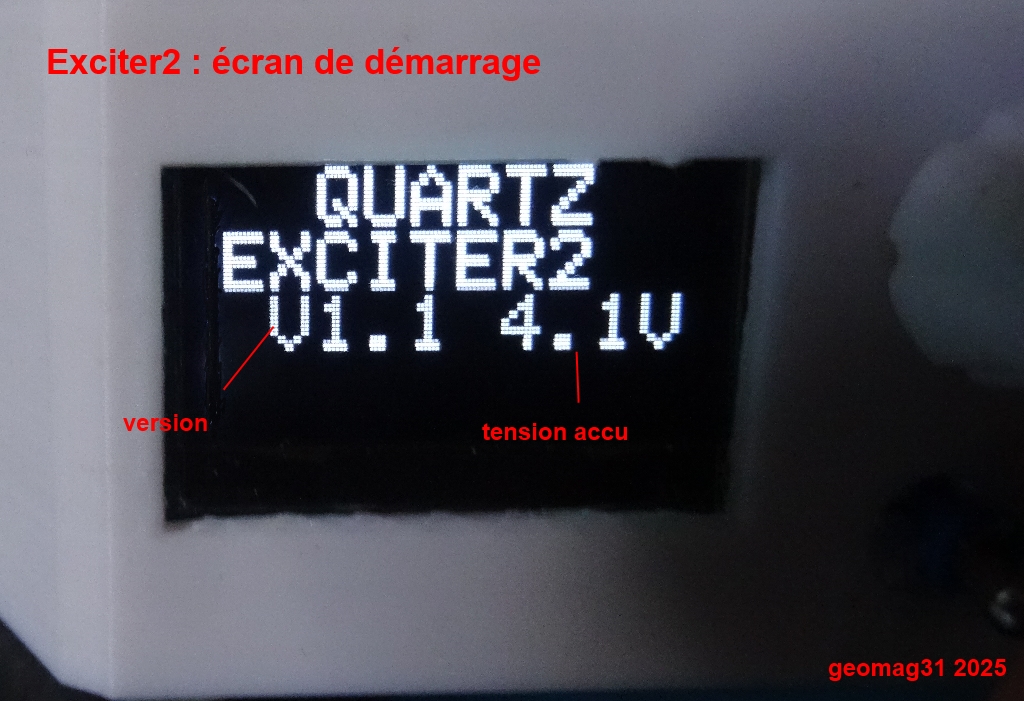

Au démarrage à froid le logiciel affiche sa version et une estimation de la tension de l'accu en n'activant pas T1, ce qui estime l'état de charge.

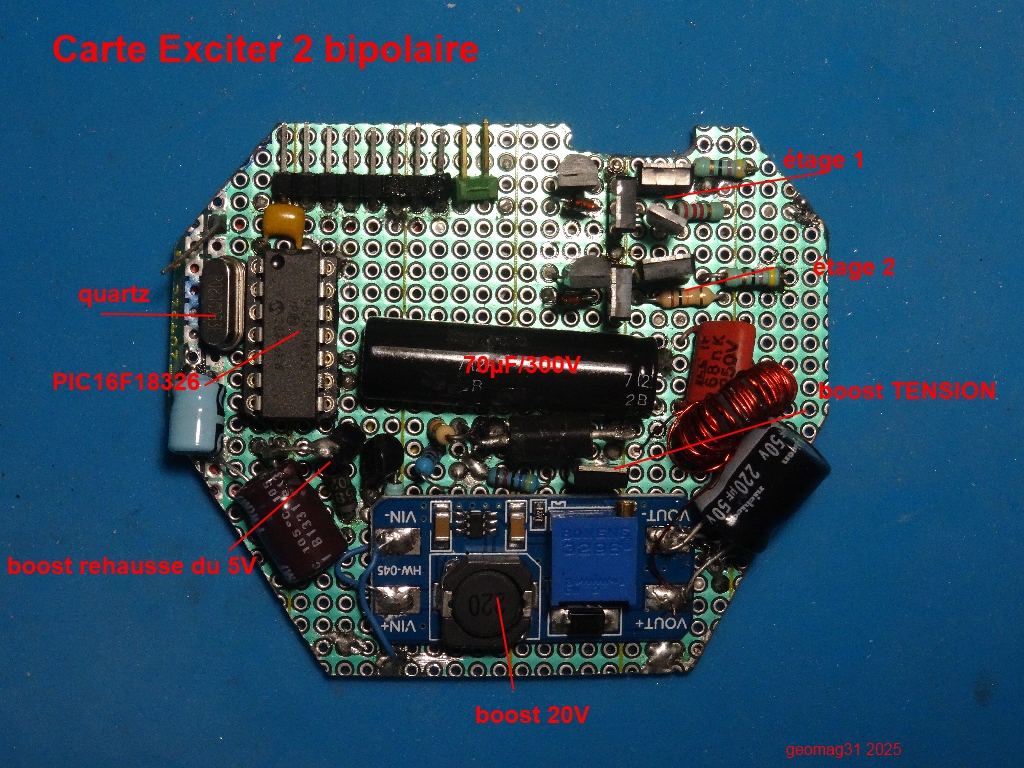

La haute tension est produite en rehaussant d'abord la tension de l'accu par un stepup tout fait à 20V (on pourrait monter à 40V), pour faciliter le deuxième boost contrôlé par le logiciel ce qui permet de régler cette tension par configuration.
Cette tension est assez fluctuante car l'asservissement est fait sous interruption chaque 4ms et non par un circuit direct. Il est facile de rajouter un circuit stepup dédié et réglé séparément du logiciel (il serait néanmoins possible de sortir une référence du pic en filtrant PWM5 par un RC) si on veut monter plus haut, au détriment de la compacité.




Logiciel .HEX du PIC

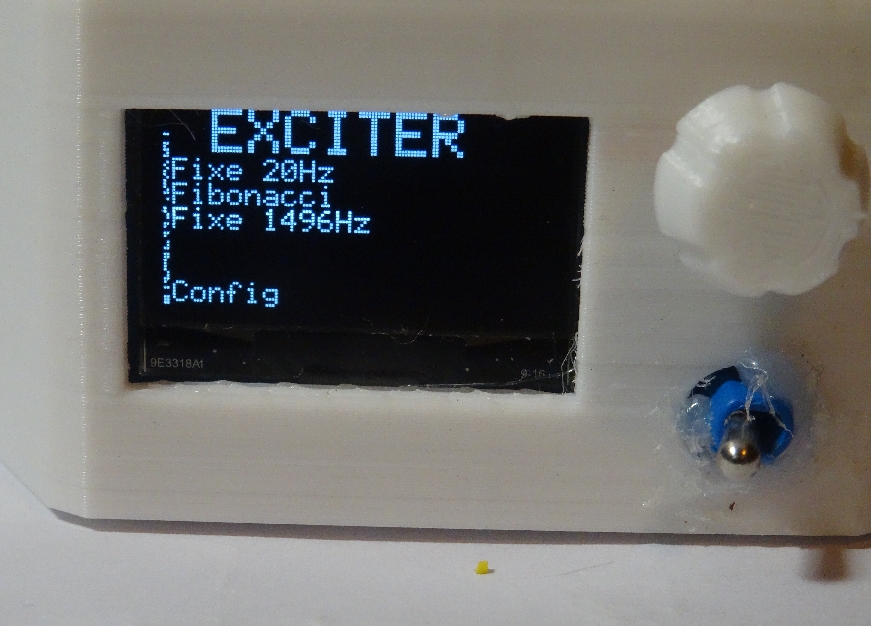

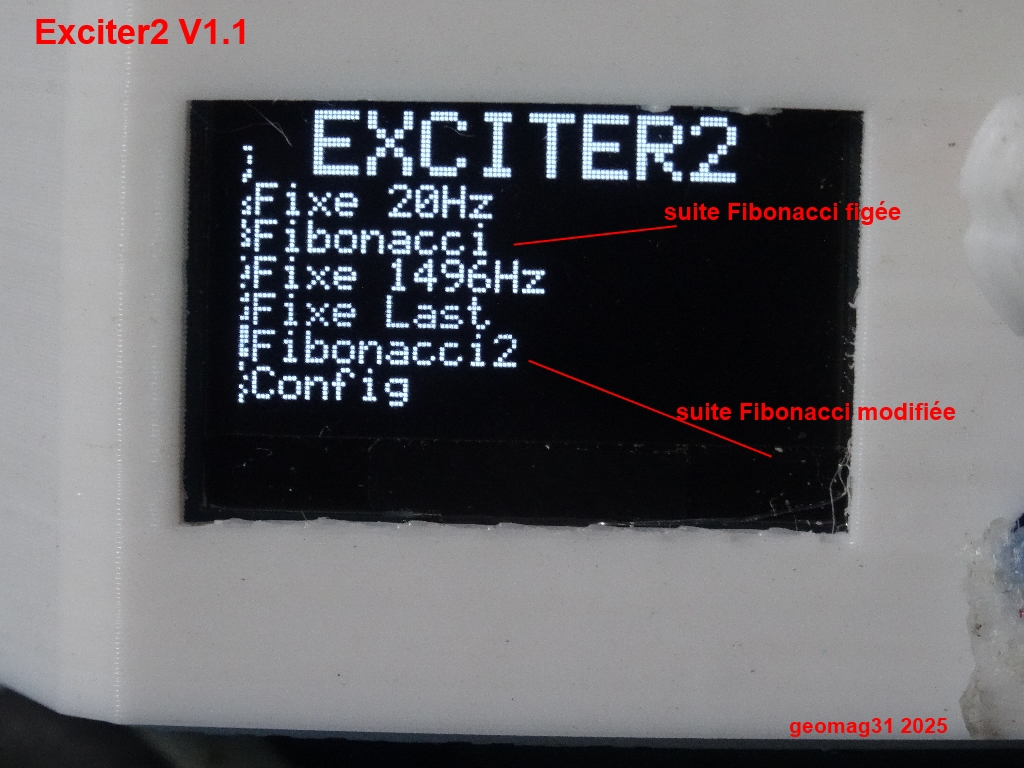

Le menu permet d'activer la fonction, et un reset du pic si rien n'est sélectionné.

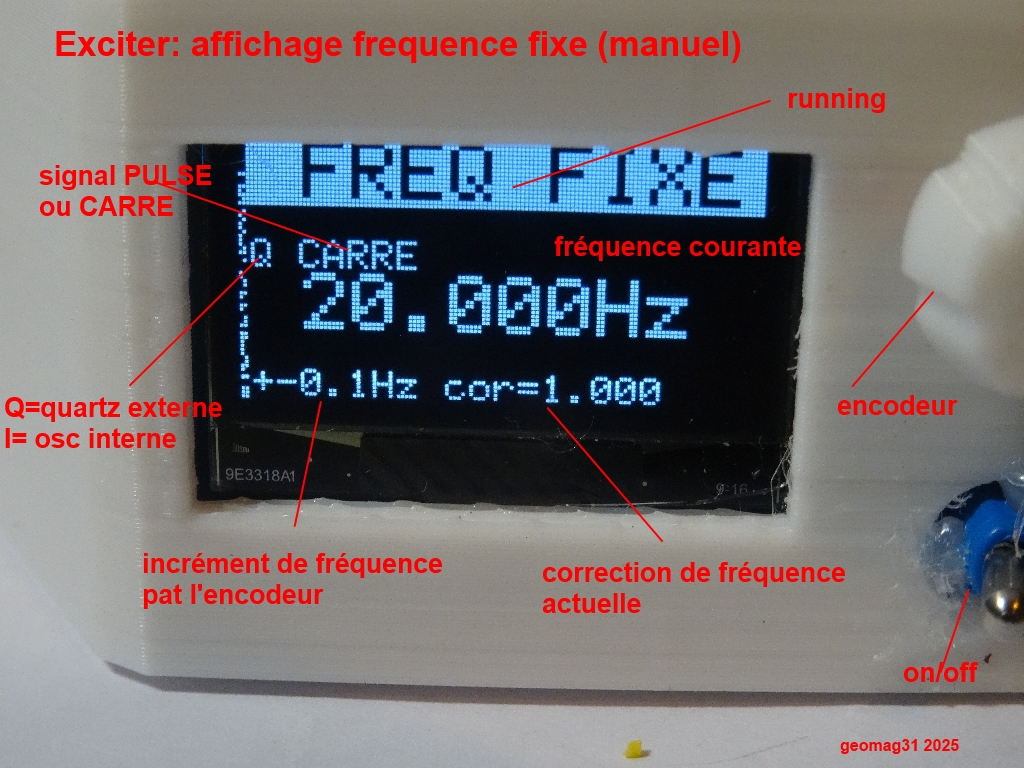

Une fois la fonction activée, ce qui sort le signal sur les électrodes, il est possible d'ajuster la fréquence avec l'encodeur avec un pas de 0.1, 1 ou 10Hz (changé avec un appui long sur l'encodeur). On arrête la fonction par un appui court.
Si on tourne l'encodeur en appuyant en même temps, cela ajuste un facteur de correction par pas de 0.001 affecté à la valeur affichée pour programmer le timer interne. Cela permet de recaler précisément la quartz 8MHz de référence. "cor=" est affiché dans ce cas, "cal=" étant affiché (de -32 a +31)quand on utilise l'oscillateur interne du pic, qui est aussi ajustable par le menu de configuration.

Menu de configuration:
On sort du menu soit par les commandes EXIT et Save ou par un appui long (>0.5s).
La fonction listée par l'encodeur est activée par appui court , ce qui affiche des [] autour de la valeur pendant la modification, validée par appui court.

Fonction	Effet	Defaut
SAVE&EXIT	Sauvegarde des paramètres en EEPROM
ENCODE	Sens de rotation de l'encodeur INV ou DIR	DIR
MODE OSC	Usage du quartz externe 8MHz QTZ ou oscillateur interne INTOSC	QTZ
TUNE OSC	Ajustement de l'oscillateur interne présent si mode INTOSC  -32 à +31 La fréquence du 250KHz sortant sur la broche 6 (RC4) est modifiée pendant la modification de la valeur	0
DUREE PULSE	Durée du pulse 1 à 50µs	10
DEFAULTS	Restauration des valeurs de défaut

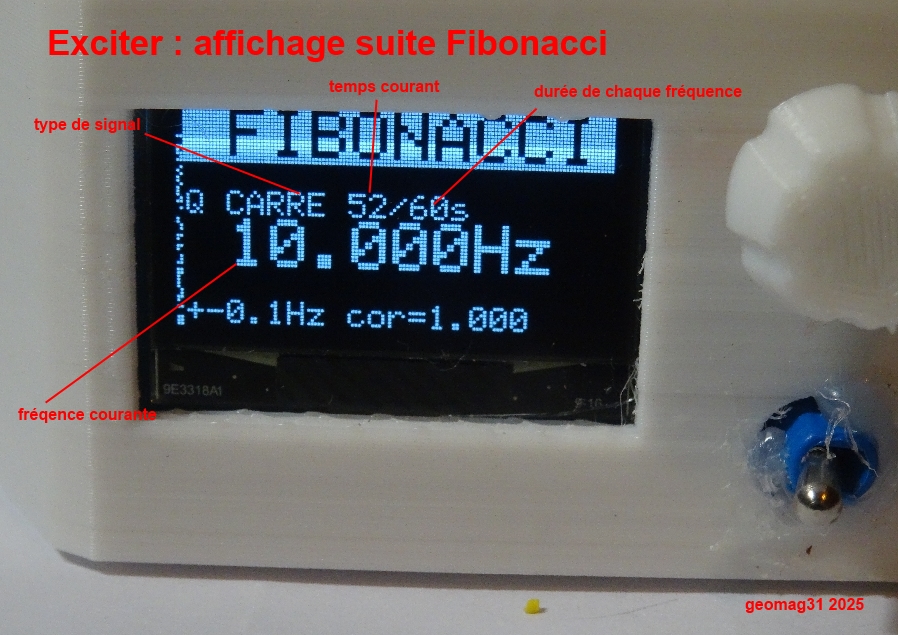

REPEAT	Nombre de tours de la suite Fibonacci	1
TENSION	Contrôle de la tension HT: de 1 à 255 ne pas dépasser 80 sauf si câblage de qualité sous peine de planter le pic 60= 40V environ	60
SIGNAL	signal en mode carré  symétrique  ou impulsions: CARRE ou PULSE	PULSE
FREQPWMS	repère de fréquence des Timers internes servant à générer les PWMs de contrôle des boost de 49 à 149. 50 donne 140KHz environ. Cela joue sur la qualité de conversion en fonction de l'inductance utilisée	50
EXIT	Sortie sans enregistrer les paramètres, qui restent modifiés jusqu'à la mise hors tension
ETAPE	Durée de chaue fréquence de la suite Fibonacci  en secondes de 1 à 32000	60
