Générateur cSWD:(maj 13/5/23)



Le générateur cSWD est inspiré du SWD de K.Meyl,qui lui-même s'inspire d'un brevet Tesla.
Une étude du système considéré comme une antenne: Scalar_waves
Mon objectif était de réaliser cet engin à moindre coût (car celui de Meyl est vraiment trop cher pour moi) pour tester son utilisation "thérapeutique".
La documentation : PDF (french)    English version: PDF (english)

26/11/22: un petit bug du logiciel a été corrigé: quand on était en mode modulation EXT, et qu'on repassait en mode normal, le signal restait modulé par l'entrée EXT  jusqu'à la fin de la prochaine séance. Maintenant le changement de mode est immédiat
Noter que la modulation EXT est active même en dehors d'une séance, et coupe le signal HF si l'entrée est à 0V ou en l'air.

Le fichier  hexa pour programmer le PIC16F1718 de contrôle de la carte µP.: HEX
Le fichier .BRD (réalisé avec Eagle V5.1) permettant  de faire fabriquer 3 circuits imprimés de la carte µP chez OSHPark pour 40$ environ (avec le port). Il suffit de charger ce fichier sur le site OSHPark, et les cuivres sont généralement livrés 15 jours plus tard.

Ajout 1/6/21: on peut aussi utiliser le site chinois JLCPCB qui est moins cher (6E environ pour 5 exemplaires de la carte µP !!!!):
il accepte des fichiers Gerber dans un .ZIP:  fichier-carte_uP_ZIP

Les schémas de la carte µP (2 feuilles):
la carte µP: schéma1:
la carte ampli HF : schéma2
Le schéma de la petite carte du clavier: clavier

La bobine plate spirale utilisée: bobine
et le fichier .zip des Gerber  permettant de la faire fabriquer chez JLCPCB: fichier_zip

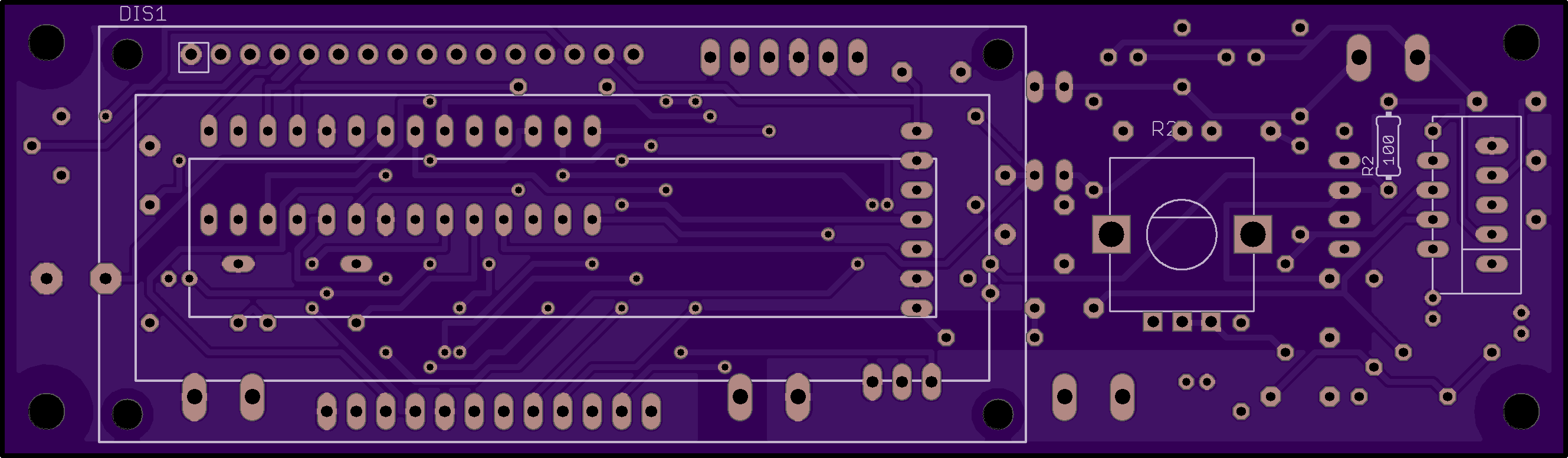

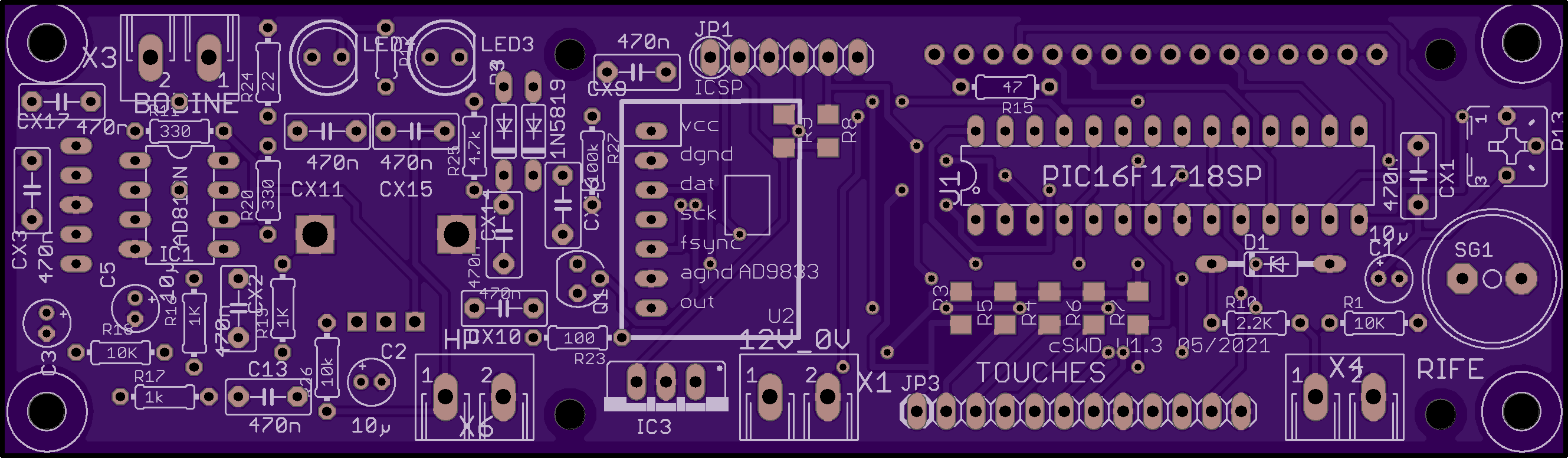

Le circuit imprimé double face:




Note: les empreintes des résistances CMS ont étét prévues, mais celles-ci ne sont pas montées car les pullups sont intégrés dans le µP.

la face cuivre supporte un afficheur LCD 2x16 caractères, le buffer BUF634T et  le potentiomètre de réglage du niveau.
Attention: le BUF634T a des pattes très fragiles qui se cassent facilement quand on les plie: utiliser des pinces.
la génération du signal se fait par un module DDS AD9633 tout monté: lien
La liste des compoosants de la carte µP: BOM

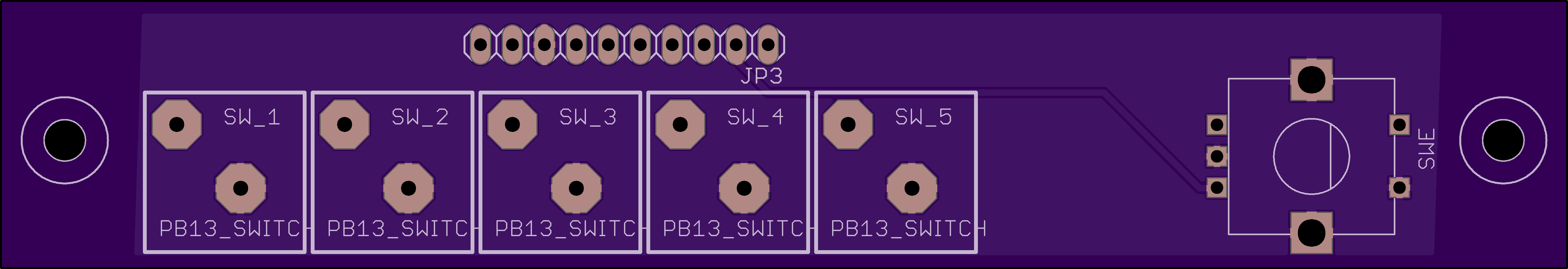

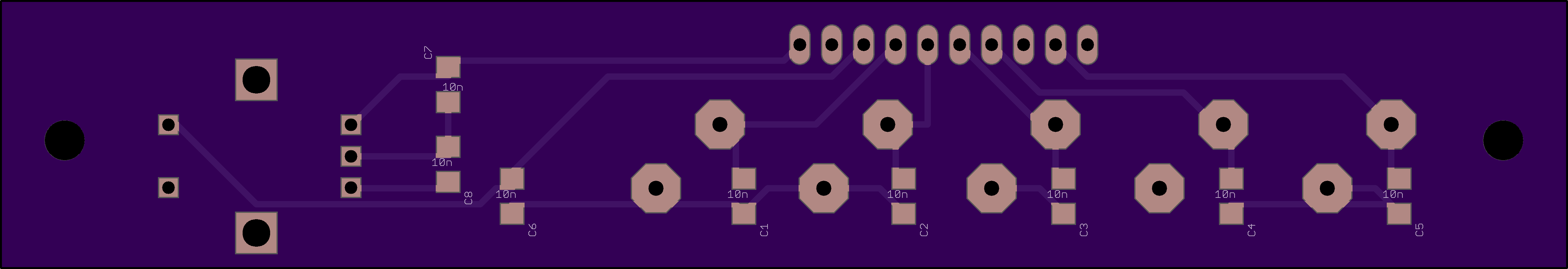

J'ai réalisé le circuit du clavier en fraisage à l'anglaise sur ma CNC, mais voici le fichier BRD pour le faire fabriquer par OSHPark.

Le zip de fichiers Gerber pour le fabriquer chez JLCPCB: fichiers_gerber_ZIP
Les touches PB13 utilisées pour le clavier sont issues de ebay: lien




Pour une gravure de la carte des touches sur CNC: le DXF_carte_touches

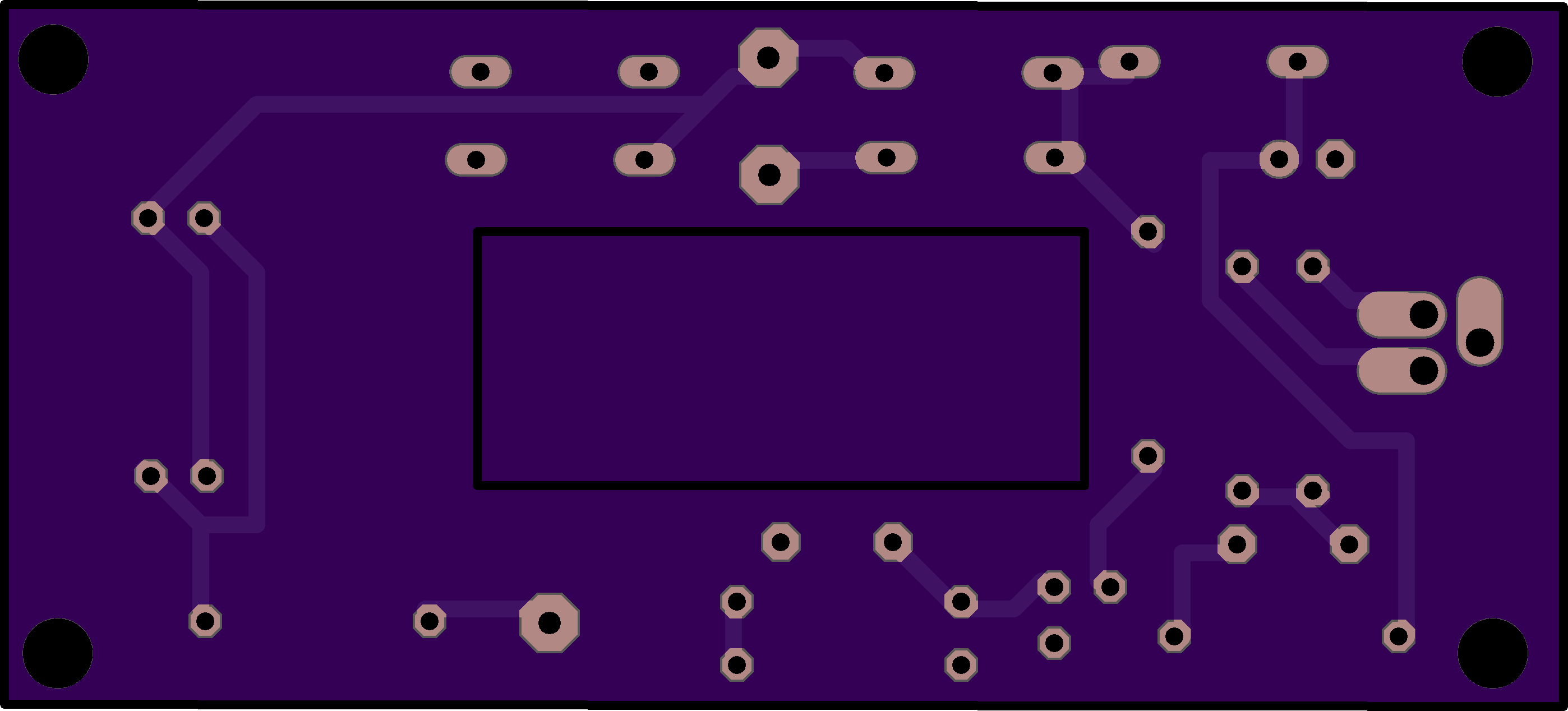

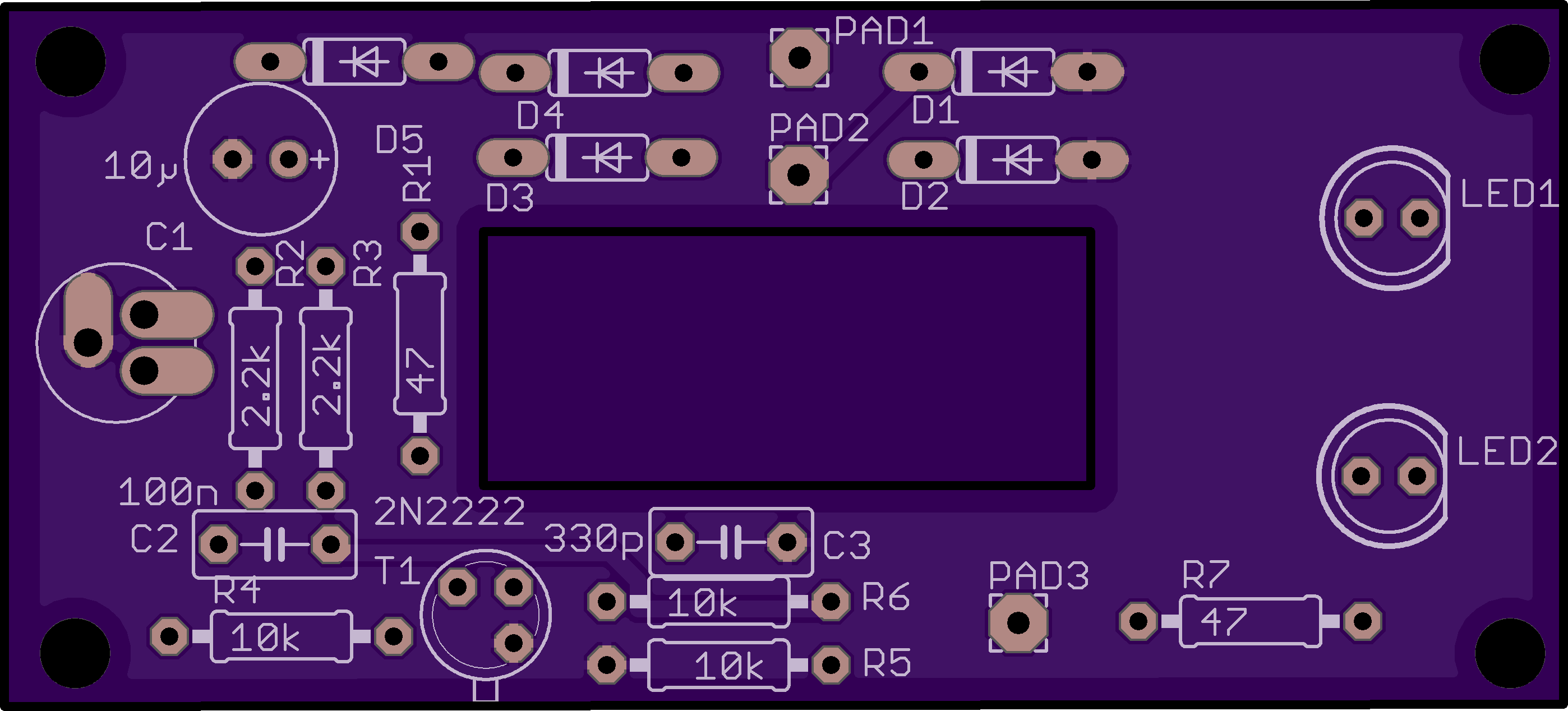

Idem pour la carte récepteur: le DXF_carte_récepteur

Le fichier BRD pour faire le pcb chez OSHpark.
Le fichier gerber ZIP pour JLCPCB.

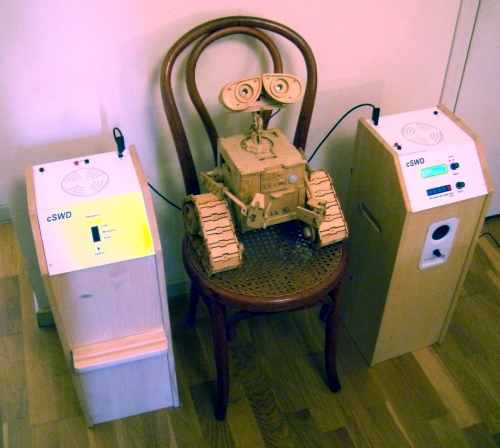

L'ensemble de la machine avec l'ébénisterie revient à environ 500 euros, en le fabriquant soi-même en 3 exemplaires.
13/5/23: Estimation des coûtrs et liste des composants chez RadioSpares : fichier_excel
Note: en 3 ans le prix des composants électroniques a nettement augmenté surtout les semiconducteurs.

Note: pas de frais de port si on commande chez RadioSpares_particuliers le dimanche.

Les boules en acier inox doré de D75mm: AliExpress ou ebay

Fabrication:

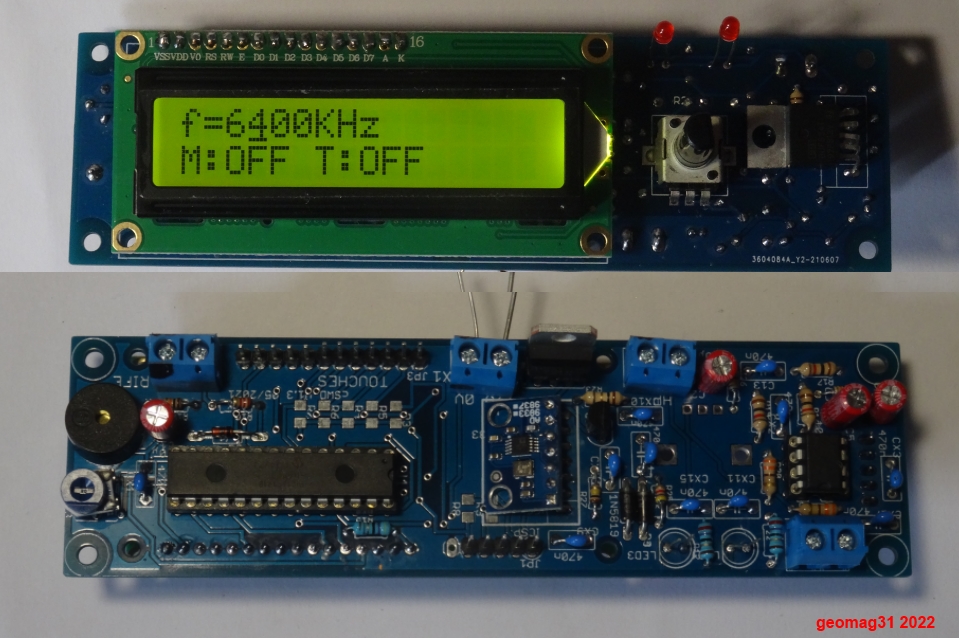

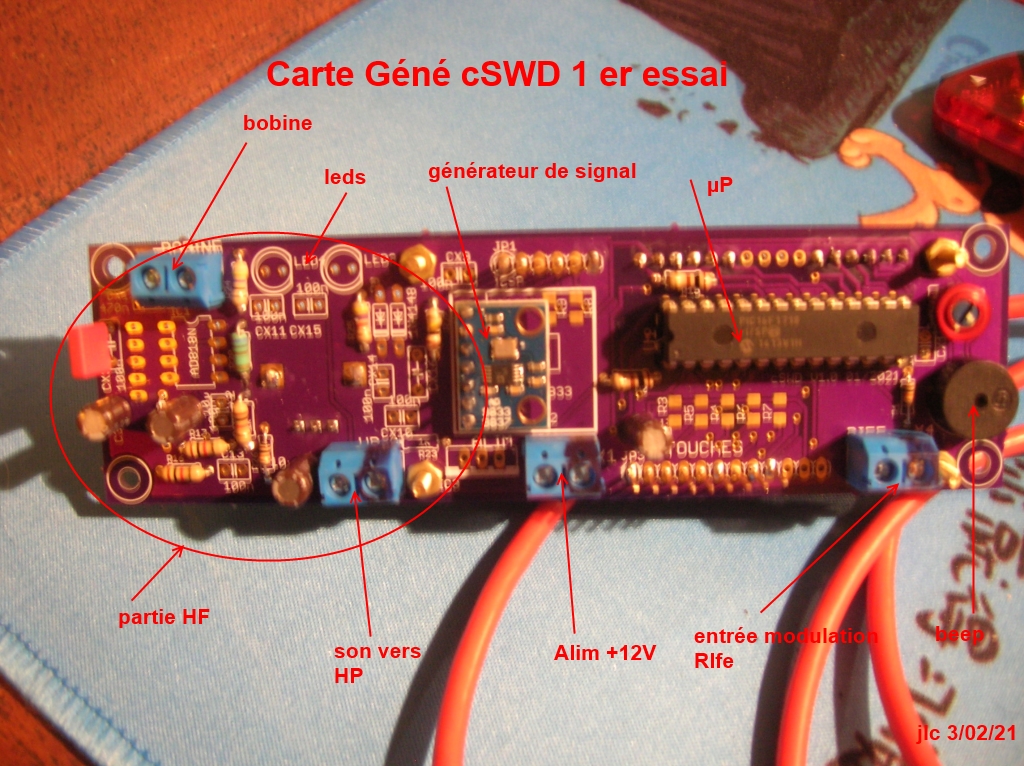

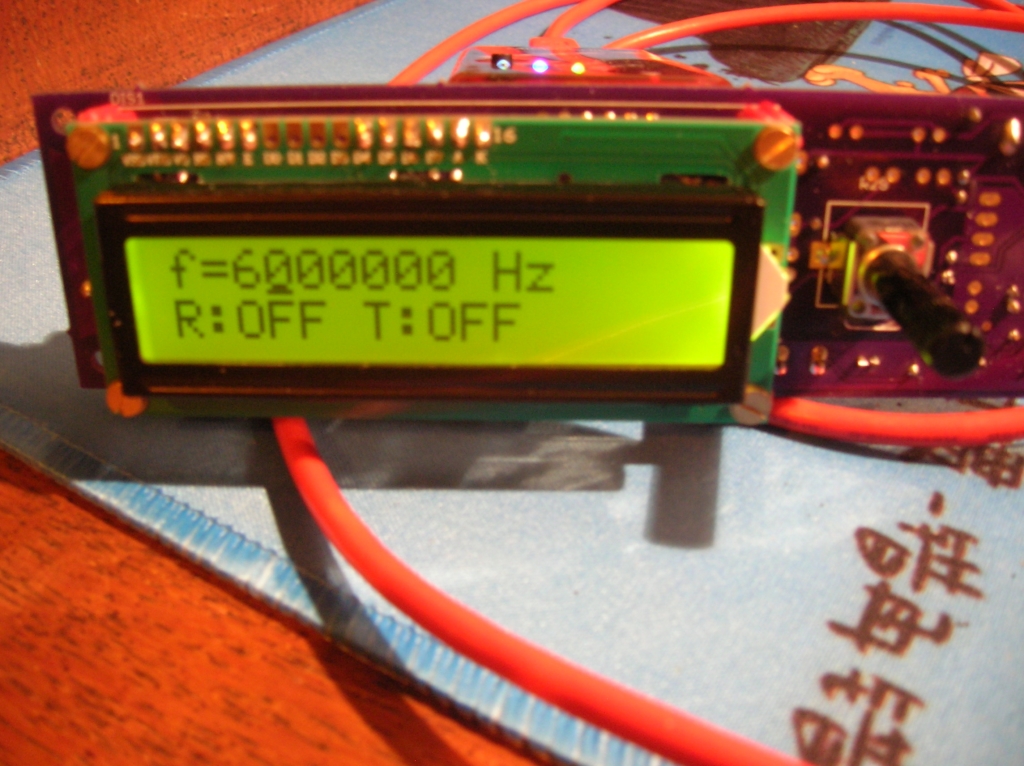

La carte µP allumée:


La carte µP coté composants (version 1.0):

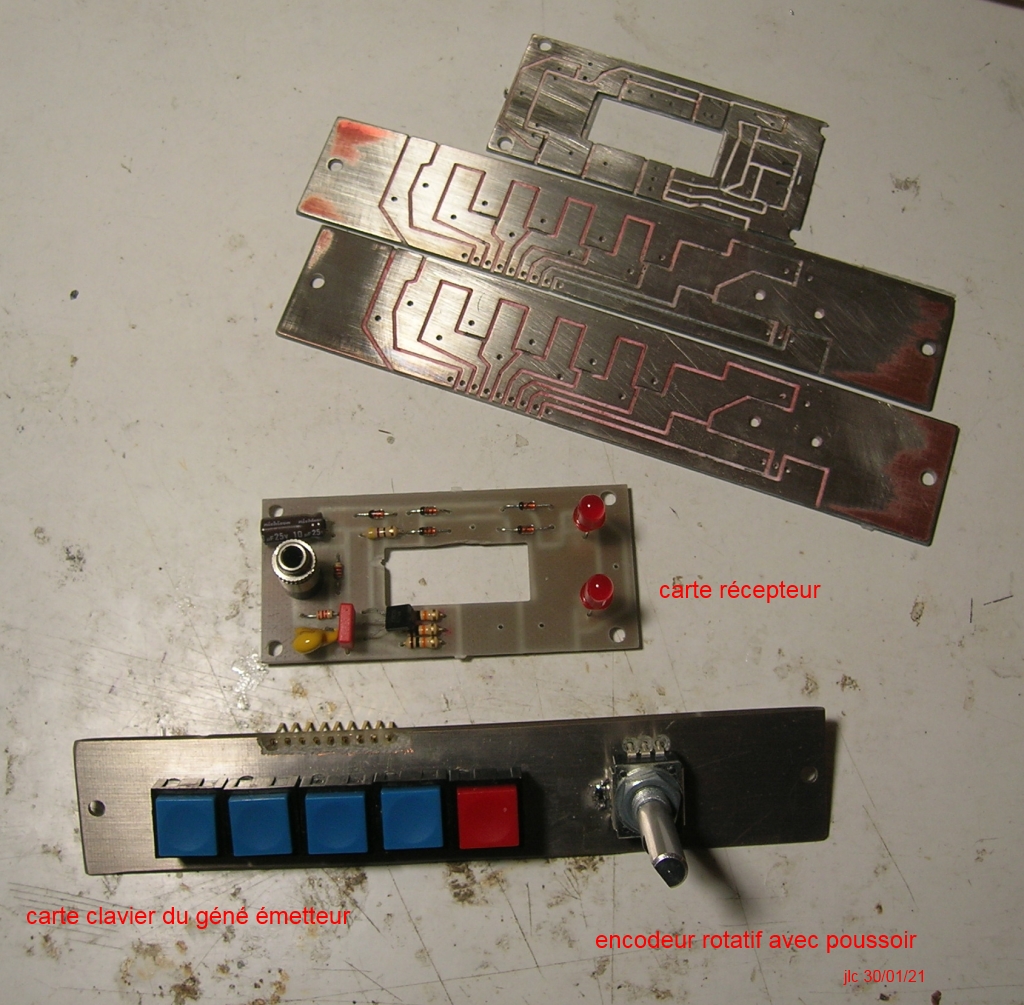

Le clavier et la carte récepteur:

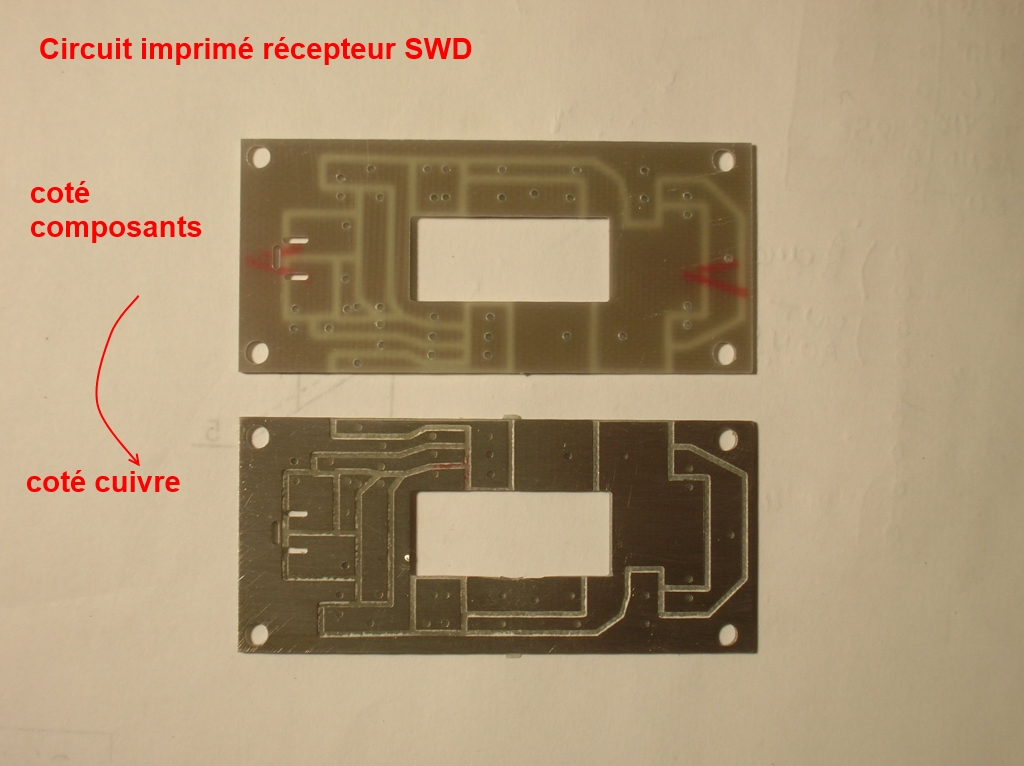

Le cirucit imprimé gravé CNC de la carte récepteur:
.

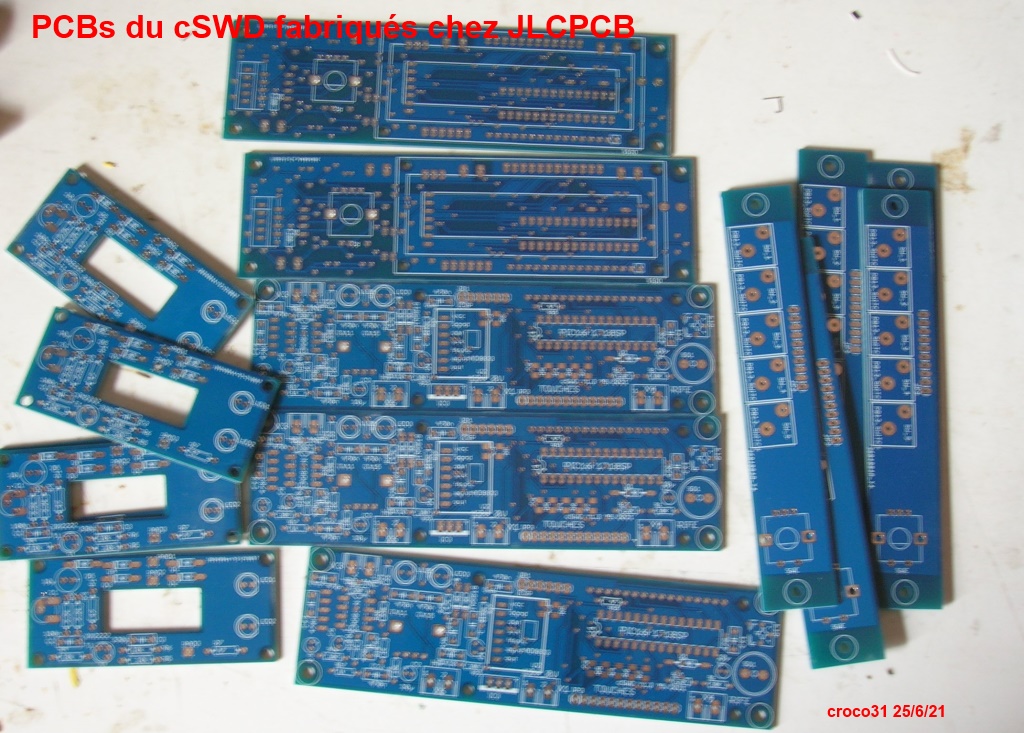

Les PCbs fabriqués chez JLCPCB (pas cher et reçus en 15 jours) j'ai choisi du bleu...:



La dernière carte fabriquée  (firmware V1.1):

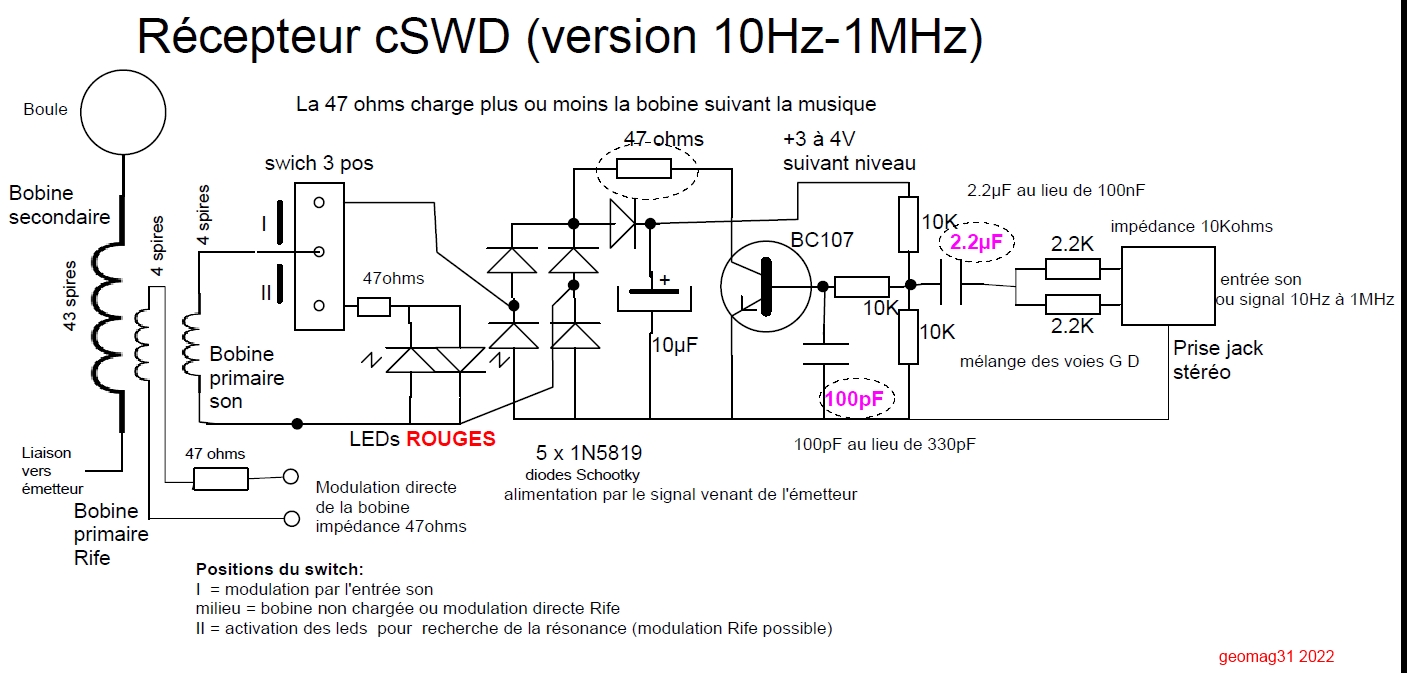

Modification du circuit récepteur (19/11/22):
Suite à une demande que j'ai reçu par une personne intéressée par la modulation du cSWD par un appareil autre que audio, j'ai légèrement modifié deux condensateurs pour que la bande passante basse et haute  de l'entrée son soient plus importante.
Il suffisait de modifier deux condensateurs.
Ceci permet d'étendre  la bande passante jusqu'à 10Hz  voire plus bas vers 1Hz avec une atténuation et monter jusqu'à 1MHz.
Ces fréquences ne sont plus audibles sur le retour son de l'émetteur, mais on peut percevoir les fréquences basses sur les leds de résonance, bien que le niveau de la modulation soit faible.
L'impédance d'entrée de la voie son est de l'ordre de 10Kohms, ce qui permet de connecter la plupart des appareils sortant un signal de l'ordre de 600mV crête pour  ne pas saturer la transistor. Le niveau du signal coté émetteur doit être réglé (à l'oreille) pour que la tension produite soit de 3 à 4V après les diodes afin d'obtenir un son plus clair dans le haut-parleur du pupitre émetteur..



Le schéma pdf

Usage de l'entrée Rife directe du récepteur avec une source haute-impédance:

Si l'on veut brancher une source de signal de modulation sur l'entrée Rife directe du pupitre récepteur, il faut pouvoir piloter l'impédance de 50 ohms environ (l'impédance du primaire de 4 spires sera assez faible en pratique jusqu'à 100KHz).
On peut utiliser la sortie d'un lecteur MP3 (type haut-parleur de 8 ohms), mais si on a une source avec une impédance de sortie importante (qqs kiloohms par exemple) le signal sera très atténué.

Noter que l'entrée Rife coté pupitre émetteur est une entrée 0 à +5V à haute impédance 2Kohms qui est rendue numérique (tout ou rien) par le µP, elle utilise le même type  de fiche banane 2mm. Brancher dessus une source analogique va convertir le signal en signal numérique grâce au seuil de 0.8V ou 2V qui est sélectionnable par configuration: l'effet sur le signal de modulation est assez imprévisible.

La modulation sera  différente de celle de l'entrée son où une résistance charge plus ou moins la bobine donc le signal scalaire, ici c'est plutôt un mélange de signal qui va se produire et peut avoir des effets particuliers à tester.

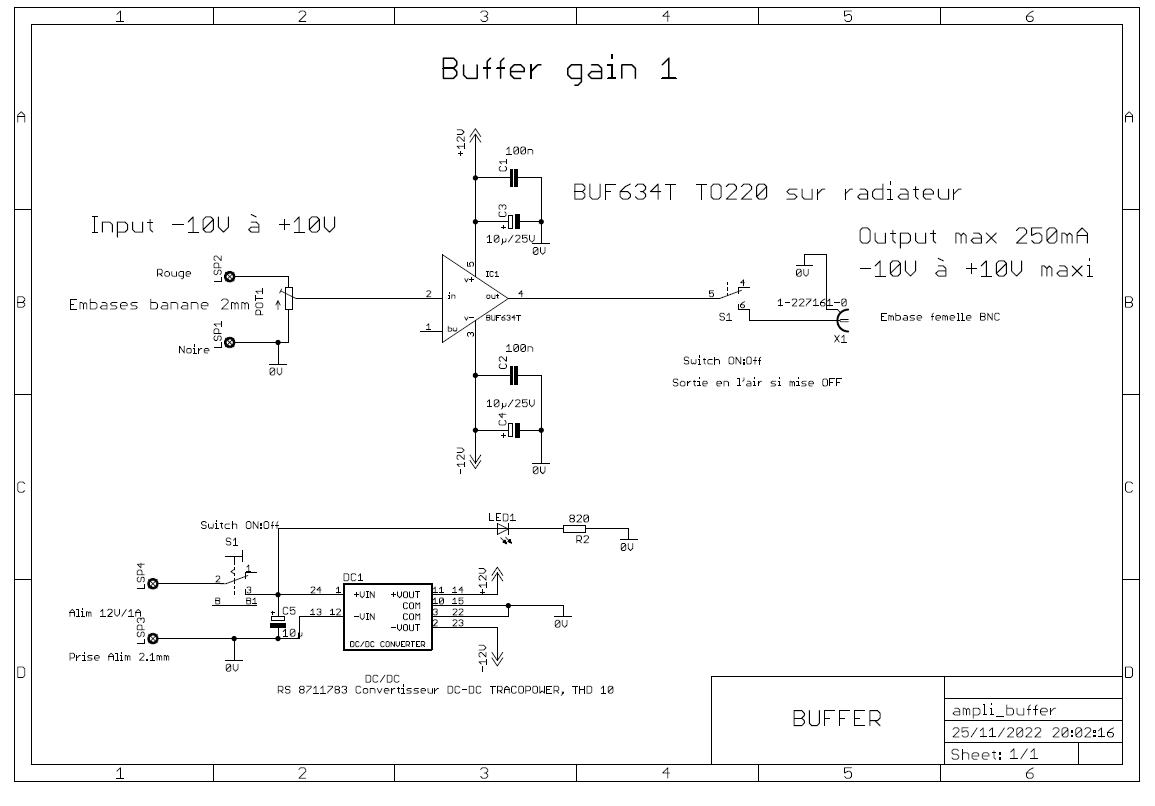

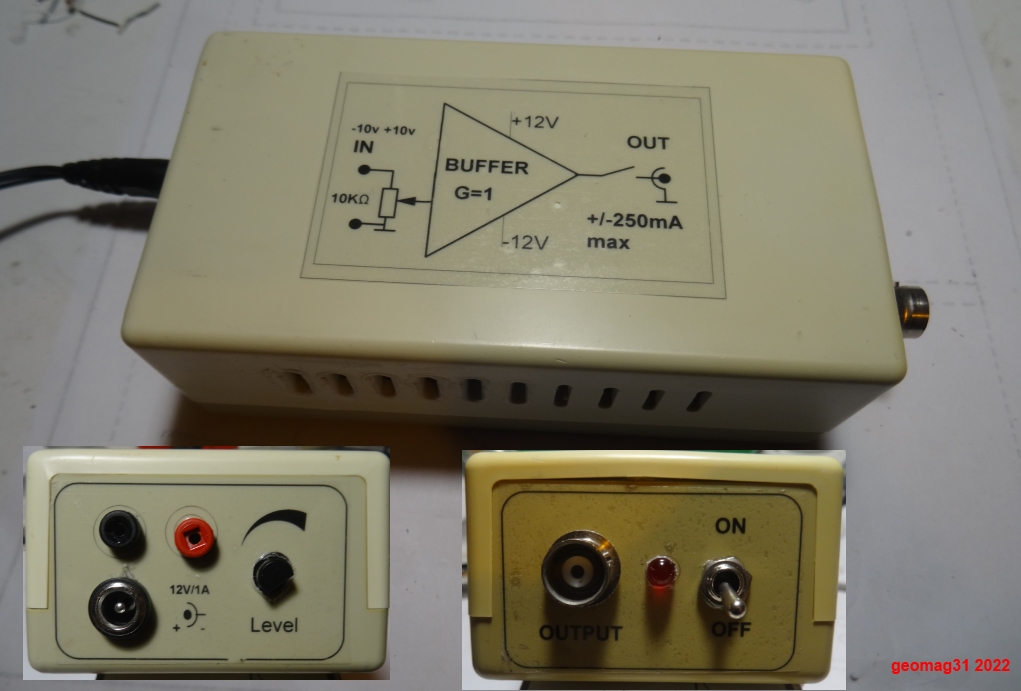

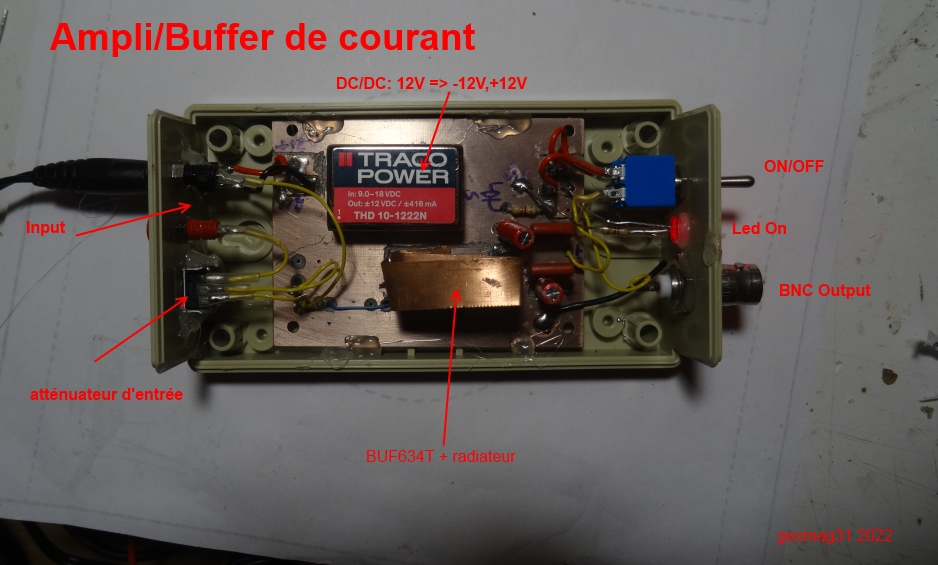

Voici un ampli à gain 1 qui permet d'adapter l'entrée 50ohms à une telle source. Il suffit d'utiliser le même BUF634T pilotant la bobine dans le pupite émetteur.
Sa bande passante va du continu à 10MHz environ.

En utilisant un convertisseur DC/DC interne produisant du -12V et +12V, cela permet de supprimer les condensateurs série qui limiteraient la bande passante basse et cela permet aussi de passer le continu.
A priori le buffer BUF634T est protégé en court-circuit et en thermique, mais un petit radiateur ne lui fera pas de mal surtout si on utilise la version DIP8 (préférer la version TO220 en faisant attention au pliage des pattes qui sont très fragiles).
Un LT1010 peut aussi être utilisé en adaptant le brochage qui est différent du BUF634.
L'impédance d'entrée est de 10Kohms environ, on peut éventuellement monter un potentiomètre  10K linéaire à la place de la résistance pour  régler le niveau du signal de modulation.
La sortie peut fournir +/-250mA environ avec une excursion de tension -10V à +10V car le BUF634 n'est pas rail-to-rail.
Le switch de mise sous tension coupe le signal de sortie pour ne pas charger la bobine quand on n'utilise pas cette modulation Rife. L'usage de bananes 2mm pour l'entrée et une BNC pour la sortie évite de confondre et d'utiliser le câble TENS de Spooky.


en PDF

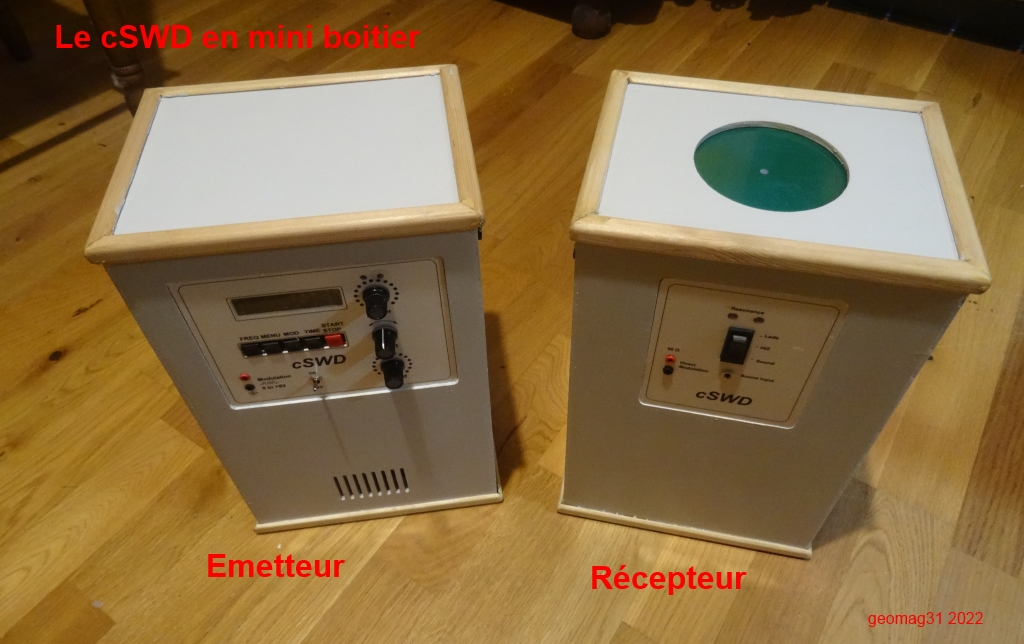

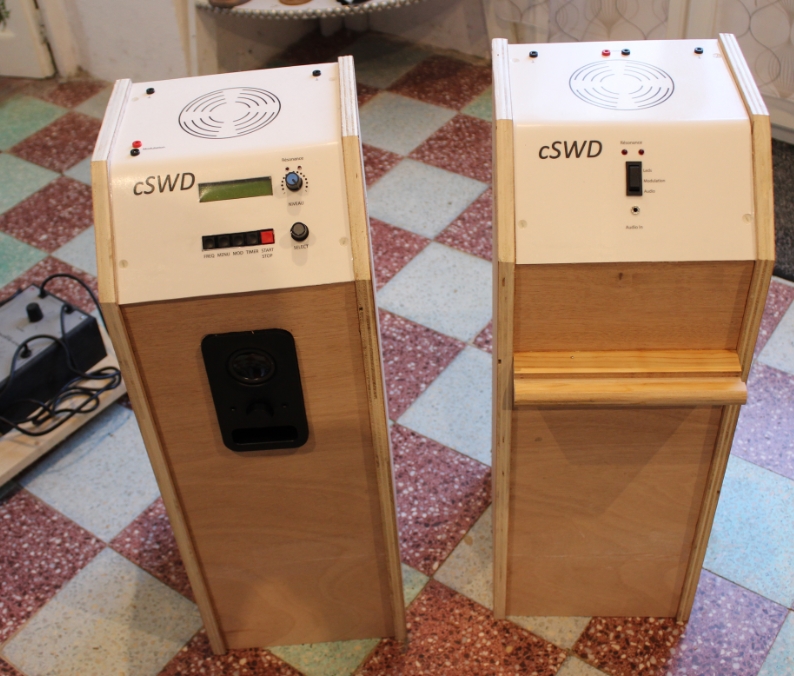

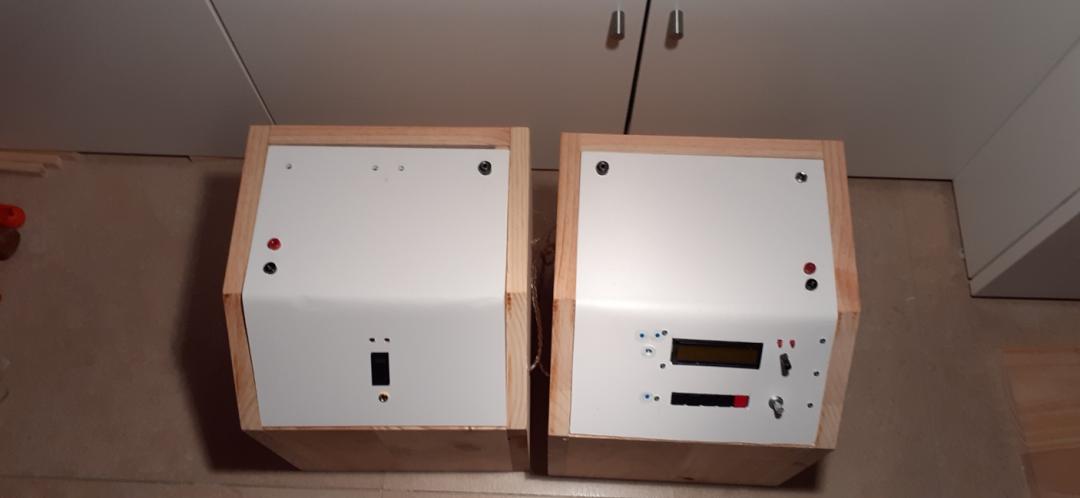

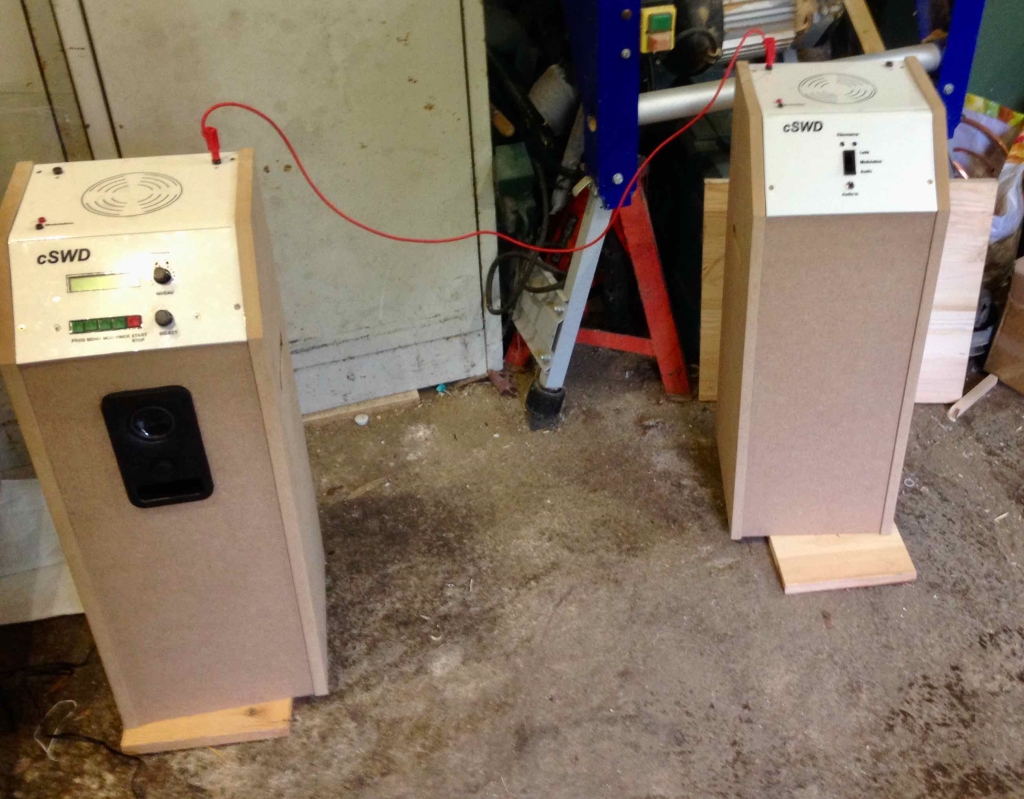

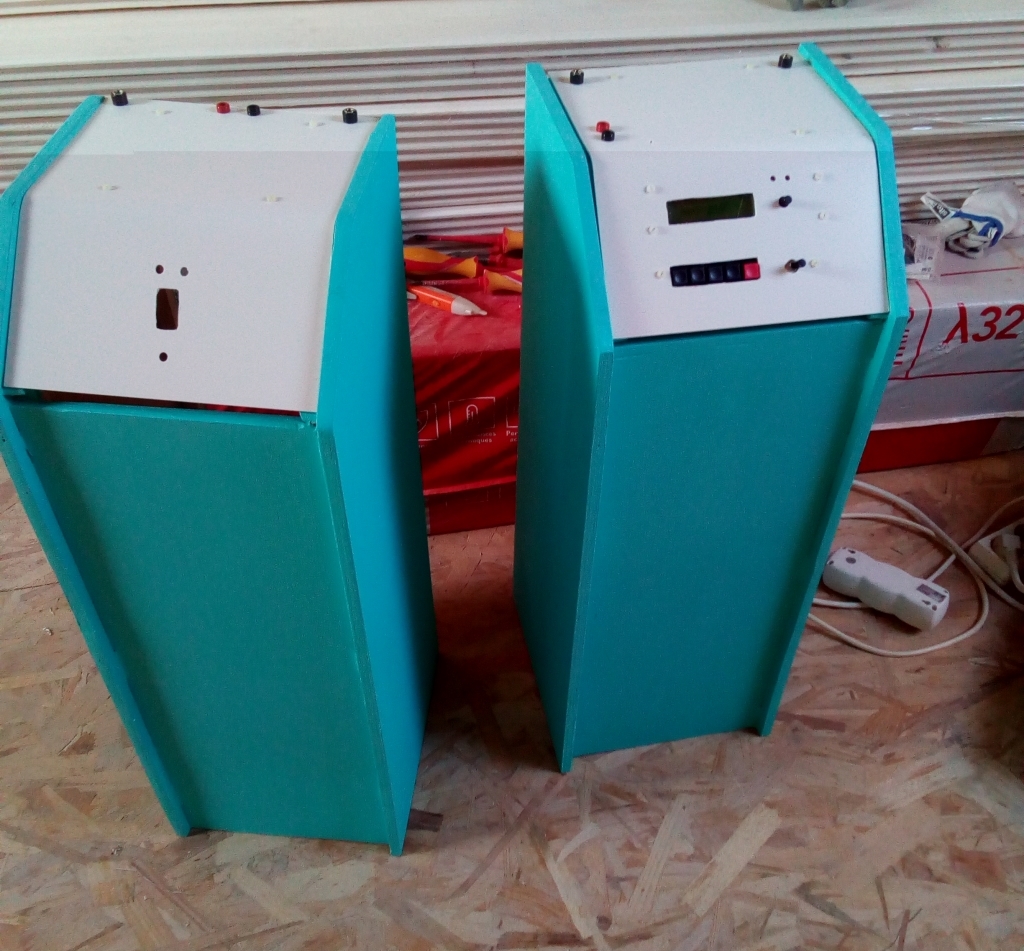

2/12/22: Quelques photos de réalisations par divers bricoleurs:




5/12/22: Alimentation du cSWD par une batterie

Il peut être utile d'alimenter le cSWD par une batterie plutôt qu'une alimentation secteur  (ce que permet le SWD de Meyl):
- cela évite de parasiter l'information scalaire avec des miasmes portés par le secteur
- évite le ronflement 50Hz que l'on peut entendre dans le HP si le volume est mis au maximum
- et permet de travailler hors secteur ou si la prise est loin.

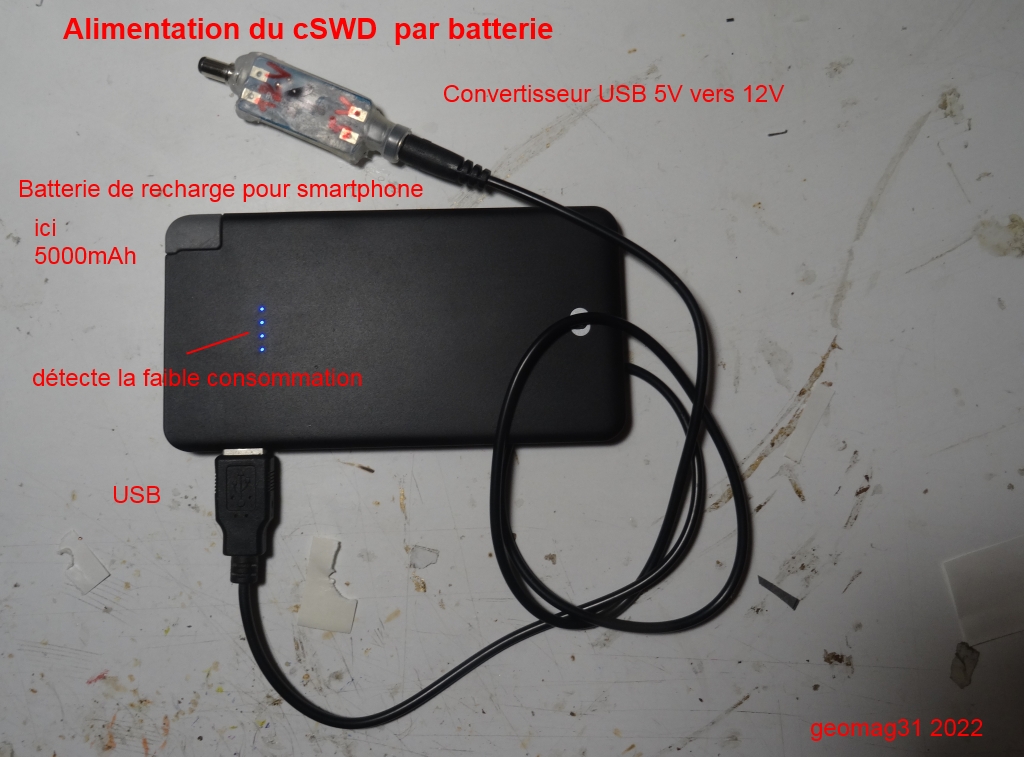

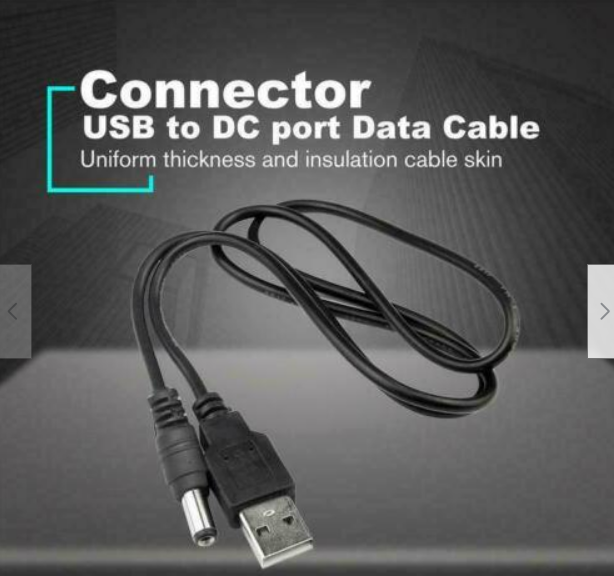

Cela se fait simplement en utilisant une batterie de recharge de portable associée à un convertisseur USB5V vers 12V, que l'on trouve facilement sur ebay.


J'ai testé en fabriquant directement ce cable  avec  un module DC/DC StepUP que j'avais sous la main et une batterie de 5000mAh (sous 3.7V interne) pour portable:

Autonomie:
La consommation du cSWD est de l'ordre de 50mA sous 12V, elle dépend de la puissance et surtout de l'intensité de l'éclairage du LCD qui est réglable par configuration.
Avec 50mA sous 12V, cela demande 120mA sosu 5V  et 165mA environ sur la batterie interne de 3.7V.
Si on considère que 3300mAh seront utilisables sur la batterie 5000mAh, cela donnera une autonomie d'environ 20heures.
Noter qu'il vaut mieux débrancher le cable au niveau de la batterie (prise USB) afin de ne vider la batterie avec le faible courant consommé à vide par le convertisseur.
Des batteries de capacité plus imoprtante sont facilement disponibles et sont faciles à charger sur un pc ou alimentation dédiée.
